Emos ESW5003 - Overzicht

40

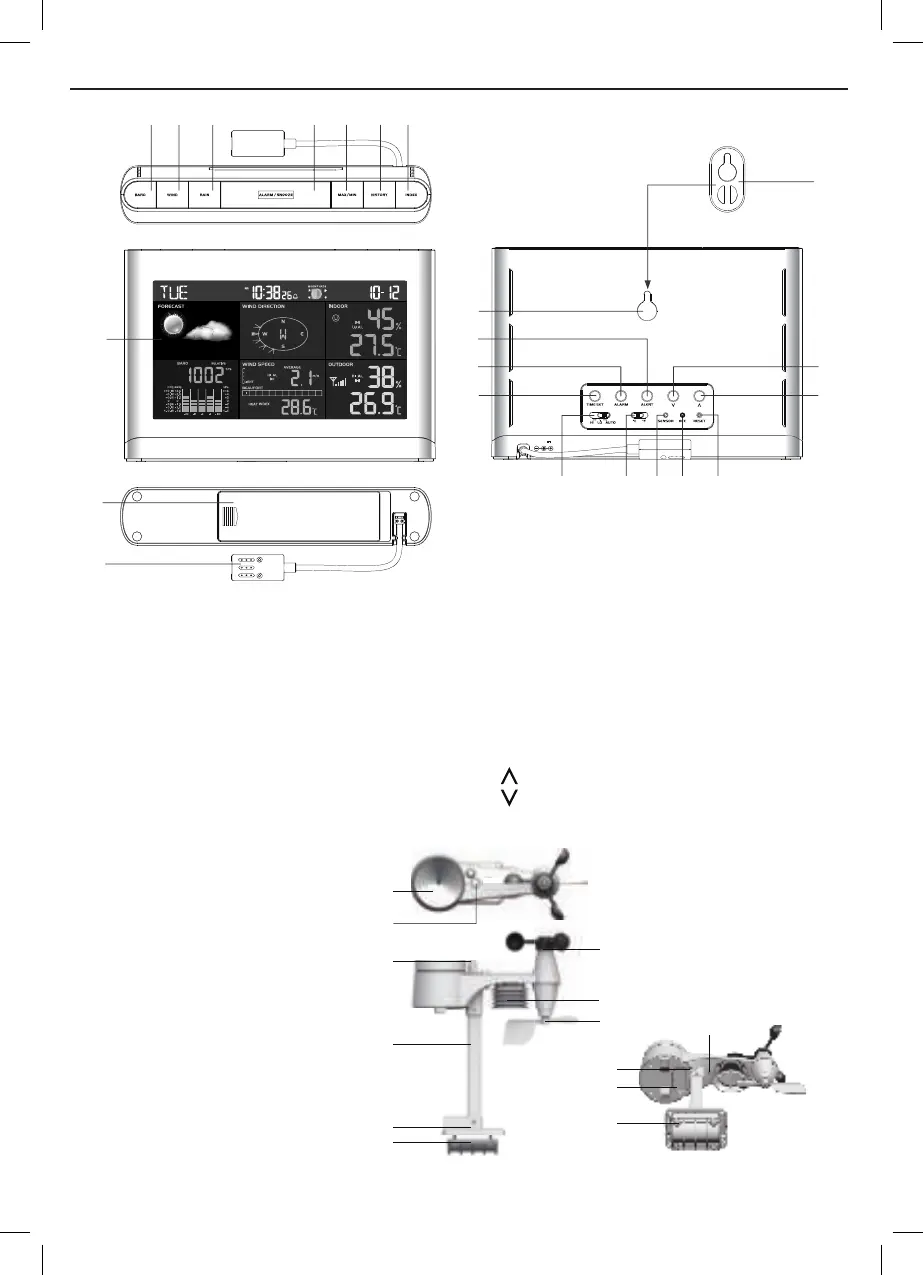

OVERZICHT
CONSOLE
DC 5V 600mA
10
9
15
16 17
18
11
14
13
12
20
19
1 2 3 74 5 6
22
21
1. [ BARO ] toets 12. [ ALERT ] toets
2. [ WIND ] toets 13. [ ALARM ] toets
3. [ RAIN ] toets 14. [ TIME SET ] toets
4. [ ALARM / SNOOZE ] toets 15. [ HI / LO / AUTO ] schuifschakelaar
5. [ MAX / MIN ] toets 16. [ °C/°F ] schuifschakelaar
6. [ HISTORY ] toets 17. [ SENSOR ] toets
7. [ INDEX ] toets 18. [ RCC ] toets
8. LCD display 19. [ RESET ] toets
9. AAA batterijcompartiment
20. [
] toets
10. Stroomaansluiting/ Temperatuur sensor
21. [
] toets
11. Gat voor wandmontage 22. Verlengde houder voor wandmontage
DRAADLOZE 5-IN-1 SENSOR
1. Regencollector
2. Balans indicator
3. Antenne
4. Wind cups
5. Montagepaal
6. Stralingsscherm
7. Windvaan
8. Montageplaat
9. Montagevoet
10. Red LED indicator
11. [ RESET ] toets
12. Batterijklepje
13. Schroeven
1
2
3
5
8
9
4
7
6
12
10
11
13
8
