20

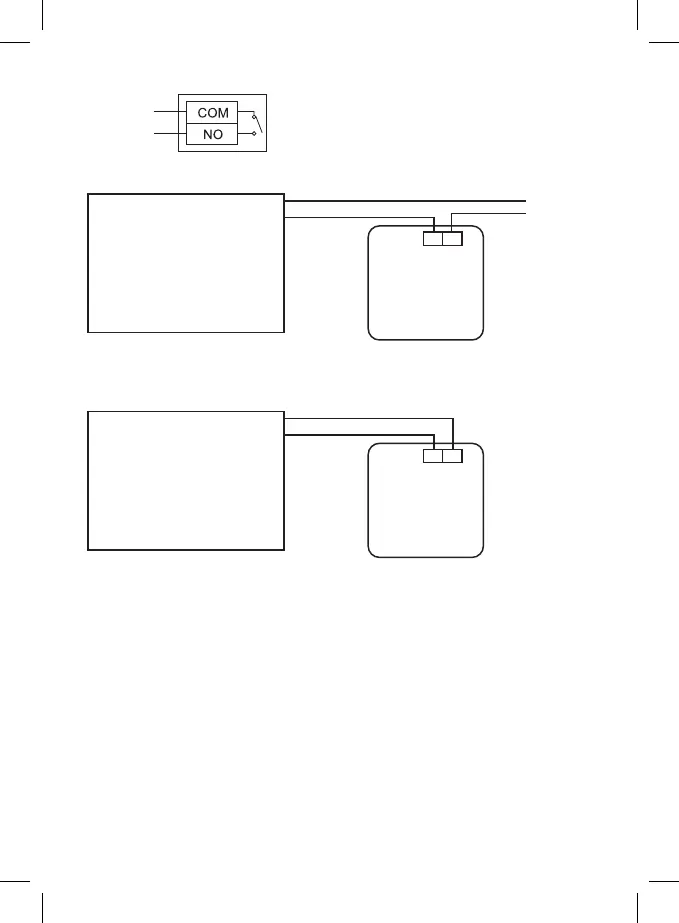

Schemat podłączenia
Zaciski do podłączenia znajdują się w tylnej części
termostatu. Zaciski są oznaczone COM i NO. Jest
to typowy styk jednobiegunowy (SPST).
Schemat podłączenia zasilania do termostatu T091FL do kotła „NO”:
Maks. 230 V 5(3) A
230 V~
N
N
L
L
NO COM
Urządzenie grzejne wyma-
ga zasilania 230 V,
na przykład pompa ÚT.
Termostat
* W przypadku, gdy chodzi o kocioł NC, termostat powinien być ustawiony w trybie CHŁODZENIA
(COOLING).
Schemat beznapięciowego podłączenia termostatu T091FL do kotła „NO”:
Maks. 230 V 5(3) A
NO
NO
COM
COM
Urządzenie grzejne, które wy-
maga styku beznapięciowego,
na przykład kocioł gazowy.
Termostat
* W przypadku, gdy chodzi o kocioł NC, termostat powinien być ustawiony w trybie CHŁODZENIA
(COOLING).
Uruchomienie do pracy
Zdejmujemy przednią część obudowy i wkładamy baterie 2× 1,5 V AA.
Korzystamy tylko z baterii alkalicznych, nie z tych przystosowanych do doładowywania.
Po włożeniu baterii termostat zaczyna pracę, a wyświetlacz jest aktywny.
Jeżeli termostat nie pracuje poprawnie, prosimy sprawdzić polaryzację baterii, czy baterie nie są
rozładowane albo nacisnąć przycisk Reset.
Ustawienia podstawowe
Uwaga: Pamiętajmy, że pierwsze naciśnięcie przycisku aktywuje podświetlenie wyświetlacza,
kolejne naciśnięcie ustawia wartość/funkcję.
Ustawienie dnia/czasu
Aktualny dzień ustawiamy kolejno naciskając przycisk D (1–7 = poniedziałek do niedzieli).
Aktualną godzinę ustawiamy kolejno naciskając przycisk H, aktualną minutę ustawiamy kolejno
naciskając przycisk M.
Uwaga: Jeżeli naciśniemy przycisk i przytrzymamy go przez 2 sekundy, to ustawianie będzie się
odbywać szybciej.
