Розміщення термостату
Розміщення термостату істотньо впливає на його функцію Виберіть місце, де найчастіше пере-
бувають члени сім,ї, бажано на внутрішній стіні, де повітря циркулює вільно, а де немає прямих
сонячних променів. Термостат не поміщайте близько джерел тепла, (телевізорів, радіаторів та
холодильників), або близько дверей ( по причині частого трясіння). Якщо не будете дотримувати
цих рекомендацій, температура в приміщенні не буде правильно підтримуватися.
Установка термостату
Установка термостата безпосередньо на стіну без монтажної прокладки (див мал. 5)
Висверліть в стіні два отвори діаметром 6 мм.
Можете використовувати шаблон установки, де зазначено монтажні отвори.
Вставте дюбеля і затягніть лівий гвинт на відстань 3 мм. Термостат закріпіть таким способом, що
його насадите через головку гвинта та посунете вправо (зверніть увагу на отвір яка виглядить
як замкова щілина в задній частині термостата). До кінця затягніть головний гвинт і закріпіть
термостат в даному положенні.
Отвори для кріплення термостату на стіні (без монтажної прокладки)
Примітка: якщо стіна дерев,яна, не обов,язково використовувати дюбеля. Просвердліть два отвори
діаметром 2,7 мм замість отвору діаметром 6 мм.
Установка термостата з монтажною прокладкою (див мал. 6)
Приложіть монтажну прокладку в потрібне місце на стіні та означте два отвори для кріплення.
Висверліть два отвори в означених місцях діаметром 6 мм.
Вставте дюбелі і закріпіть монтажну прокладку за допомогою двох гвинтів (малюнок A).
Переконайтеся, чи прокладка надійно закріплена .
Обережно закріпіть термостат на монтажну прокладку (малюнок B).
Закріпите термостат так, що спочатку його насадите лівим отвором який є у формі замкової щілини,
а потім посунете його вправо та защолкните.
Щоб зняти термостат з прокладки, використовуйте викрутку і акуратно притисніть у правий отвір
та відщолкніть термостат з прокладки.
Примітка: Якщо стіна дерев,яна, не обов,язково використовувати дюбелі. Просвердлите два отвори
діаметром 2,7 мм замість отвору діаметром 6 мм.

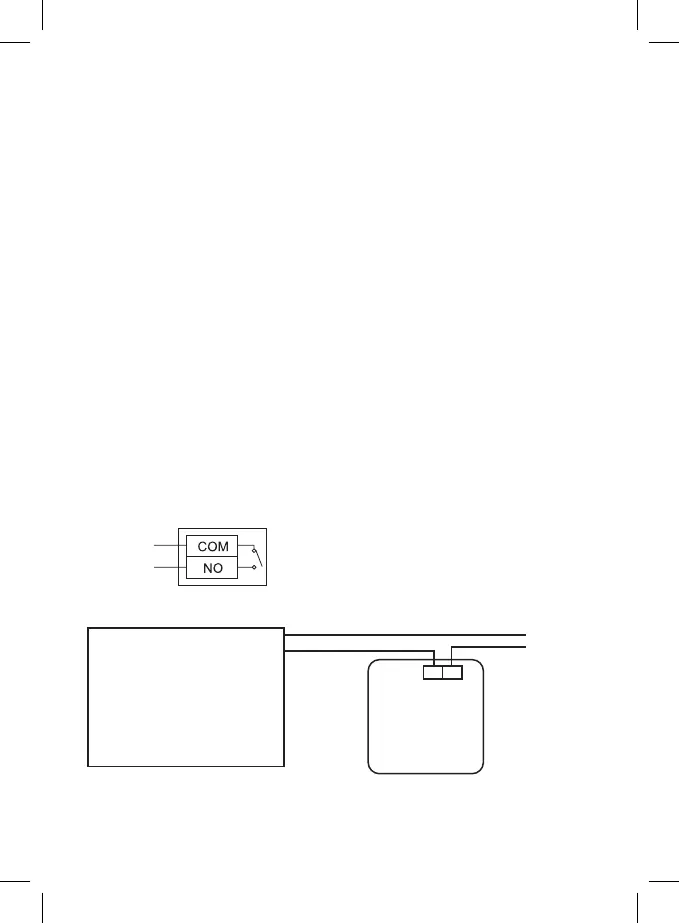

Схема підключення
Клеми для підключення на задній стороні термос-
тата. Ці клеми позначені як COM і NO. Говориться
про типовий однополюсний (SPST) контакт.
Схема підключення термостату T091FL на «NO» котлі з напругою:
Макс 230 В 5(3) A
230 В~
N
N
L
L
NO COM
Опалювальне обладнання
вимагає живлення 230 В,
напр. насос ЦО.
Термостат
* У разі, якщо говориться про котел NC, термостат повинен бути настроєний в режимі ОХОЛО-
ДЖЕННЯ(COOLING).
