Shema povezivanja
Kleme za povezivanje nalaze se sa stražnje strane
termostata. Kleme su označene sa COM i NO.
Radi se o tipičnom jednopolnom (SPST) kontaktu.

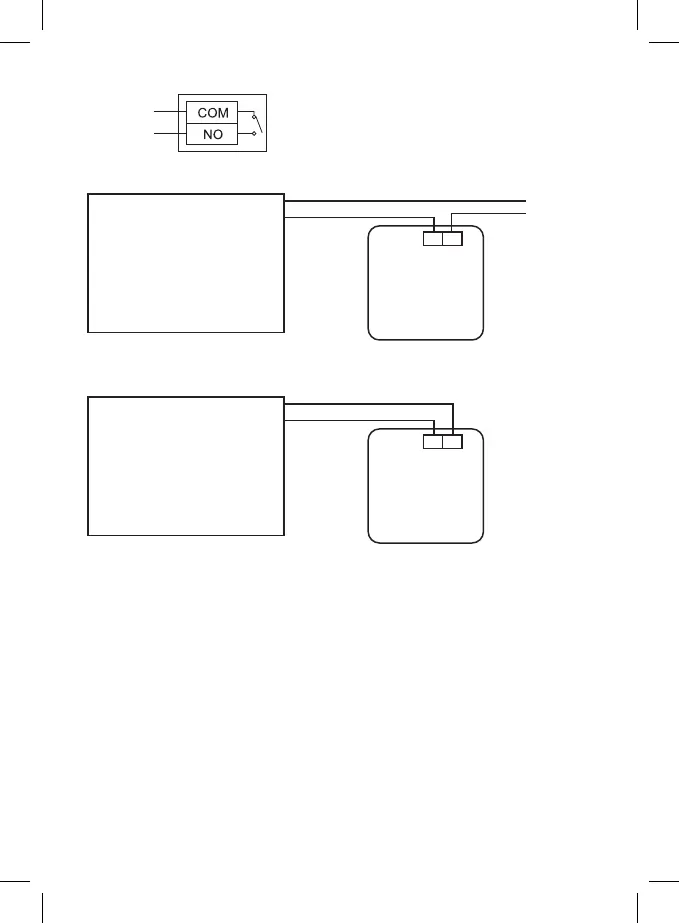

Dijagram električkog priključivanja termostata T091FL na bojlere „NO”:
Maks. 230 V 5(3) A
230 V~
N
N
L
L
NO COM
Uređaj za grijanje kojem treba
napajanje od 230 V, primjerice
pumpa za centralno grijanje.
Termostat
* Ako se radi o bojleru NC, termostat treba postaviti u način HLAĐENJE.
Dijagram beznaponskog priključivanja termostata T091FL na bojlere „NO”:
Maks. 230 V 5(3) A
NO
NO
COM
COM
Uređaj za grijanje koji izis-
kuje beznaponski kontakta,
primjerice plinski bojler.
Termostat
* Ako se radi o bojleru NC, termostat treba postaviti u način HLAĐENJE.
Pokretanje uređaja
Skinite prednju masku i umetnite 2× 1,5 V AA baterije.
Rabite samo alkalne baterije, ne koristite punjive baterije.
Po umetanju baterija termostat će se uključiti a zaslon će biti aktivan.
Ako termostat ne radi pravilno, molimo provjerite polaritet baterija, nisu li baterije istrošene ili
pritisnite tipku Reset.
Osnovne postavke
Upozorenje: Zapamtite da prvo pritiskanje tipke aktivira pozadinsko osvjetljenje zaslona,
a narednim pritiskanjem postavljate vrijednosti/funkcije.
Postavljanje dana/sata
Aktualni dan postavite višestrukim pritiskanjem tipke D (1–7 = ponedjeljak - nedjelja).
Aktualni sat postavite višestrukim pritiskanjem tipke H, aktualni minut postavite višestrukim priti-
skanjem tipke M.
Napomena: Ako pritisnite i zadržite tipku dvije sekunde, ubrzat ćete kretanje kroz postavke.
Prikaz/postavljanje komforne i ekonomične temperature
Pritisnite tipku Temp, termostat će preći u režim prikaz/izmjene temperature.
