Prikaz tipk termostatu (glej sliko 2)
D – nastavitev dne
H – nastavitev ure
M – nastavitev minut
Temp – nastavitev temperature
Prog – prikaz programu za določen dan
Prog # – izbira programa
OK – potrditev izbire
Reset – izbris nastavljenih vrednosti
– nastavitev udobne temperature/premik
vmeniju
– nastavitev varčne temperature/premik
vmeniju
Prostor za baterije termostata (glej sliko 3)
Odprtina za namestitev termostatu na steno (glej sliko 4)
Osvetlitev zaslona
S pritiskom na kakršnokoli tipko razen Reset aktivirate za 20 sekund osvetlitev zaslona.
NAMESTITEV
Opozorilo: Pred zamenjavo termostata izklopite ogrevalni/klimatski sistem iz električnega omrežja
v vašem stanovanju.
S tem se zavarujete pred možnim udarcem električnega toka.
Namestitev termostata
Namestitev termostata izrazito vpliva na njegovo funkcijo. Izberite mesto, kjer se najpogosteje za-
držujejo družinski člani, najbolje na notranji steni, kjer zrak prosto kroži in kjer ne pade neposredna
sončna svetloba. Termostata ne nameščajte niti v bližino toplotnih virov (televizorjev, radiatorjev,
hladilnikov), niti v bližino vrat (iz razloga pogostih tresljajev). Če ne boste upoštevali teh priporočil,
ne bo držal temperature v prostoru pravilno.
Namestitev termostata
Namestitev termostata neposredno na steno brez montažne plošče (glej sliko 5)
Odprtine za namestitev termostatu na steno (brez montažne plošče)
V steno izvrtajte dve odprtini premera 6 mm.
Lahko uporabite montažno šablono, kjer so označene montažne odprtine.
Vstavite zidna vložka in levi vijak privijte na razdaljo 3 mm. Termostat pritrdite tako, da ga nataknete
prek glave vijaka in pomaknete desno (poglejte odprtino v obliki ključavnice na zadnjem delu termo-
stata). Glavni vijak privijte in termostat v danem položaju ksirajte.
Opomba: Če je stena lesena, zidnih vložkov ni treba uporabljati. Izvrtajte dve odprtini premera 2,7
mm namesto odprtin premera 6 mm.
Namestitev termostata z montažno ploščo (glej sliko 6)
Montažno ploščo priložite na želeno mesto na steni in označite dve odprtini za namestitev.
V označeni mesti izvrtajte dve odprtini premera 6 mm.
Vstavite zidna vložka in montažno ploščo pritrdite z dvema vijakoma (slika A).
Preverite, ali je plošča ksno pritrjena.
Termostat previdno pritrdite na montažno ploščo (slika B).
Pritrditev termostata izvedete tako, da ga najprej nataknete skozi levo odprtino v obliki ključavnice
in premaknete desno, da zaskoči.
Za odstranitev termostata iz plošče uporabite izvijač in previdno pritisnite na desno odprtino, termostat
skoči ven iz plošče.
Opomba: Če je stena lesena, zidnih vložkov ni treba uporabljati. Izvrtajte dve odprtini premera 2,7mm
namesto odprtin premera 6 mm.

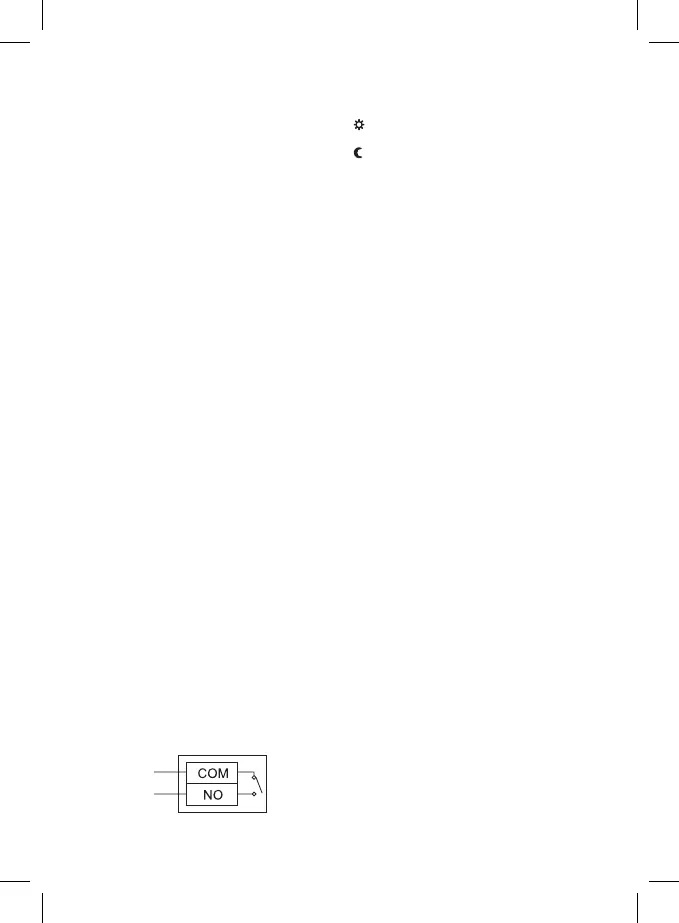

Shema priključitve
Sponke za priključitev so na zadnji strani termo-
stata. Sponke so označene s COM in NO. Gre za
tipičen enopolni (SPST) kontakt.
