A termosztát helye
A termosztát helye nagyban befolyásolja a készülék működését. Olyan helyet válasszon, ahol a
családtagok a legtöbbet tartózkodnak. A készüléket lehetőleg egy olyan közfalra helyezze, ahol a
levegő szabad áramlását nem akadályozza semmi, és ahol a készüléket nem éri közvetlen napfény.
A termosztátot ne szerelje hőforrások (TV-készülék, radiátor, hűtőszekrény) vagy ajtó közelébe (a
használatból eredő gyakori rázkódások miatt). Ha ezeket a szempontokat nem veszi gyelembe, a
termosztát nem lesz képes megfelelően temperálni a helyiséget.
A termosztát beszerelése
A termosztát közvetlenül a falra rögzítése rögzítőlap nélkül (lásd az 5. ábrát)
A termosztát falra rögzítéséhez (rögzítőlap nélkül) kialakított lyukak
Fúrjon 2 db 6 mm-es lyukat a falba.
Javasoljuk, hogy ehhez használja a rögzítőlapot mint sablont.
Dugja be a lyukakba a tipliket, és húzza meg a bal oldali csavart úgy, hogy az 3 mm távolságra
kiálljon a falból. Rögzítse a termosztátot úgy, hogy a csavar fejére illeszti, majd jobbra mozdítja (a
termosztát hátulján levő, kulcslyuk alakú lyukon keresztül). Szorítsa meg a fő csavart, és rögzítse a
termosztátot a végleges pozícióba.
Faburkolatokra rögzítéshez nincs szükség a tiplikre. Ilyen esetben elegendő 2,7mm-es lyukakat
fúrni a 6 mm-es lyukak helyett.
A termosztát rögzítése rögzítőlap segítségével (lásd az 6. ábrát)
Illessze a rögzítőlapot a falra a kívánt helyre, és jelölje be a falon a rögzítőlapon levő két lyuk helyét.
Fúrjon két 6 mm átmérőjű lyukat a megjelölt helyeken.
Dugja be a lyukakba a tipliket, és csavarozza fel a falra a rögzítőlapot a két csavarral (A ábra).
Ellenőrizze, hogy a rögzítőlap stabilan legyen rögzítve.
Óvatosan helyezze rá a termosztátot a rögzítőlapra (B ábra).
Először a termosztát bal oldalán levő kulcslyuk alakú mélyedésbe illessze be az egyik csavart, majd
jobbra tolva és a helyére pattintva rögzítse a termosztátot.
A termosztátot úgy veheti le a rögzítőlapról, hogy egy csavarhúzót óvatosan beilleszt a jobb oldali
nyílásba, és leemeli a termosztátot.
Megjegyzés: Faburkolatokra rögzítéshez nincs szükség a tiplikre. Ilyen esetben elegendő 2,7 mm-es
lyukakat fúrni a 6 mm-es lyukak helyett.

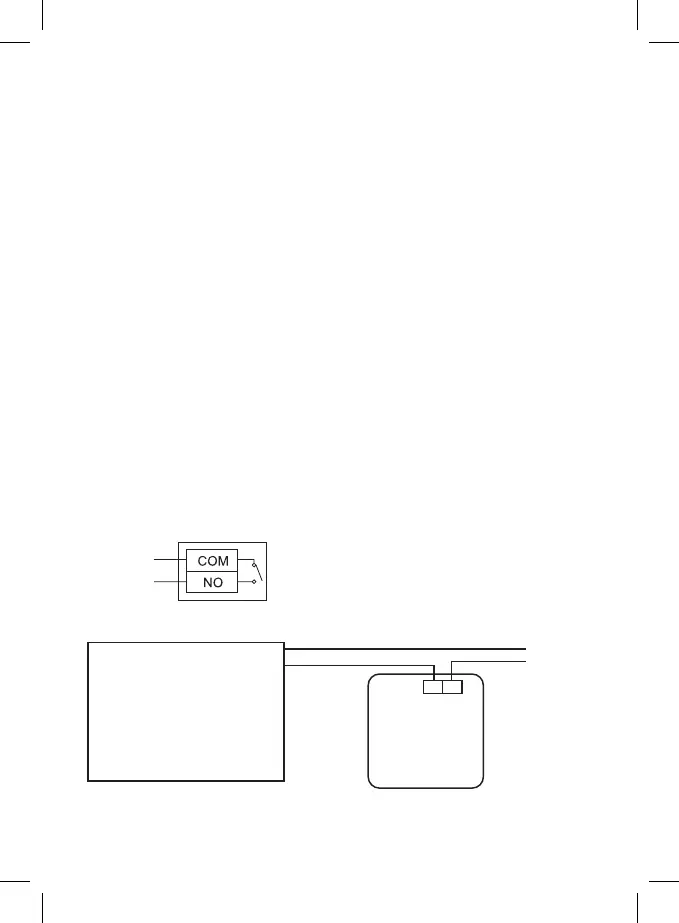

Bekötési ábra
A sorkapocs a termosztát hátulján helyezkedik el.
A csatlakozásokat COM és NO jelöléssel látták el.
Ez egy tipikus egypólusú egy áramkörös (SPST)
csatlakozás.
A T091FL termosztát áramellátás-csatlakozásának ábrája „NO” kazánokhoz:
Max 230 V 5(3) A
230 V~
N
N
L
L
NO COM
230 V tápellátást igénylő
fűtőberendezés, például
központi fűtés szivattyúja.
Termosztát
* NC kazán esetén a termosztátot HŰTÉS üzemmódba kell állítani.
