Für das Abnehmen des Thermostats aus der Unterlage einen Schraubendreher benutzen, vorsichtig
in die rechte Önung drücken und den Thermostat aus der Unterlage ausrasten lassen.
Bemerkung: Bei einer Holzwand müssen keine Dübel benutzt werden. In die Wand zwei Löcher mit
Durchmesser 2,7 mm anstelle 6 mm bohren.

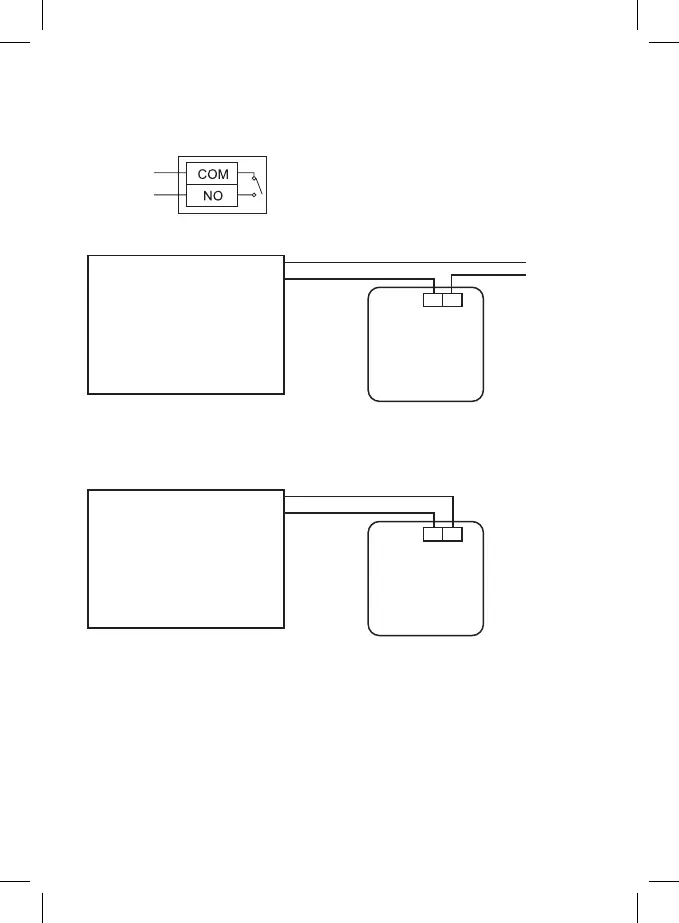

Schaltplan
Die Anschlussklemmen befinden sich auf der
Thermostatrückseite. Die Klemmen sind COM und
NO gekennzeichnet. Es handelt sich um typische
Einpolkontakte (SPST).
Schema des Versorgungsanschlusses des Thermostaten T091FL für „NO“-Kessel:
Max 230 V 5(3) A
230 V~
N
N
L
L
NO COM
Heizgeräte, die eine 230 V
Versorgung erfordern,
z.B. ZH-Pumpe.
Thermostat
* Falls es sich um einen NC-Kessel handelt, sollte der Thermostat im Modus KÜHLUNG (COOLING)
eingestellt sein.
Schema eines spannungslosen Anschlusses des Thermostaten T091FL
für „NO“-Kessel:
Max 230 V 5(3) A
NO
NO
COM
COM
Heizgeräte, die einen
spannungslosen Kontakt
erfordern, z.B. Gaskessel.
Thermostat
* Falls es sich um einen NC-Kessel handelt, sollte der Thermostat im Modus KÜHLUNG (COOLING)
eingestellt sein.
Inbetriebnahme
Den vorderen Deckel abnehmen und 2× 1,5 V AA-Batterien einlegen.
Nur Alkali-Batterien, keine Akkumulatorbatterien benutzen.
Nach Einlegen der Batterien ist der Thermostat in Betrieb und das Display aktiv.
Wenn der Thermostat nicht richtig arbeitet, die Polarität der Batterie, den Batteriezustand (leer)
kontrollieren oder die Taste Reset drücken.
