Montáž termostatu
1. Sejměte zadní část krytu termostatu.
2. Označte si pozice děr.
3. Vyvrtejte dvě díry, opatrně do nich vložte plastové hmoždinky a dvěma
šrouby přichytněte zadní část krytu termostatu.
4. Připojte dráty do označených svorek dle schéma zapojení.
5. Instalaci dokončete nasazením termostatu na přichycenou zadní
část krytu.
Poznámka: Svorky jsou umístěné pod krytem. Zatlačte mírně na pravý bok
krytu a obraťte ho doleva.

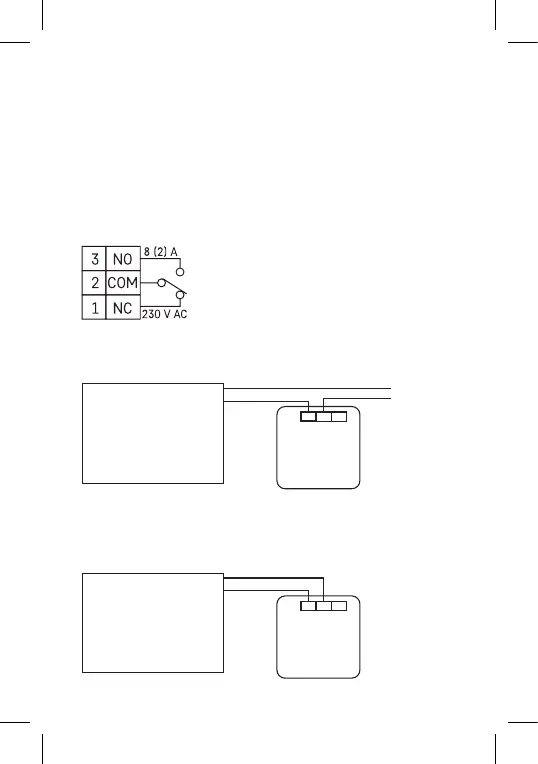

Schéma zapojení
NO – normálně otevřený kontakt
COM – kontakt spínače
NC – normálně uzavřený kontakt
Schéma napěťového zapojení termostatu P5607 na kotel s výstupem
„NO“:
Max. 230 V 8(2) A
230 V~N
N
L
L
NO NCCOM
Topné zařízení vyžadující
napájení 230 V,
např. čerpadlo ústředního
topení. Termostat
* V případě připojení chladícího zařízení k termostatu připojte fázový vodič
„L“ do svorky „NC“.
Schéma beznapěťového zapojení termostatu P5607 na kotel s výstu-
pem „NO“:
Max. 230 V 8(2) A
NO
COM
NO NCCOM
Topné zařízení vyžadující
beznapěťový kontakt,
např. plynový kotel. Termostat
