NAMESTITEV
Opozorilo:
Pred zamenjavo termostata izklopite grelni/klimatski sistem iz elek-
tričnega omrežja v vašem stanovanju. S tem preprečite možen udarec
električnega toka.
Namestitev termostata
Namestitev termostata izrazito vpliva na njegovo funkcijo. Dajte ga v prostor,
kjer se najpogosteje zadržujejo družinski člani. Izberite mesto, najbolje na
notranji steni, kjer zrak prosto kroži in kjer ne pada neposredna sončna
svetloba. Termostata ne nameščajte ne v bližino toplotnih virov (televizor-
jev, radiatorjev, hladilnikov), ne v bližino vrat. Če ne boste upoštevali teh
priporočil, ne bo temperature v prostoru ohranjal pravilno.
Montaža termostata
1. Snemite zadnji del pokrova termostata.
2. Označite položaje odprtin.
3. Izvrtajte dve odprtini, previdno vanju vložite zidna vložka, z dvema
vijakoma pa privijte zadnji del pokrova termostata.
4. Žice priključite v označene sponke v skladu s shemo priključitve.
5. Namestitev končajte z namestitvijo termostata na pritrjen zadnji del
pokrova.
Opomba: Sponke so nameščene por pokrovom. Rahlo pritisnite na desno
stran pokrova in ga zasučite v levo.

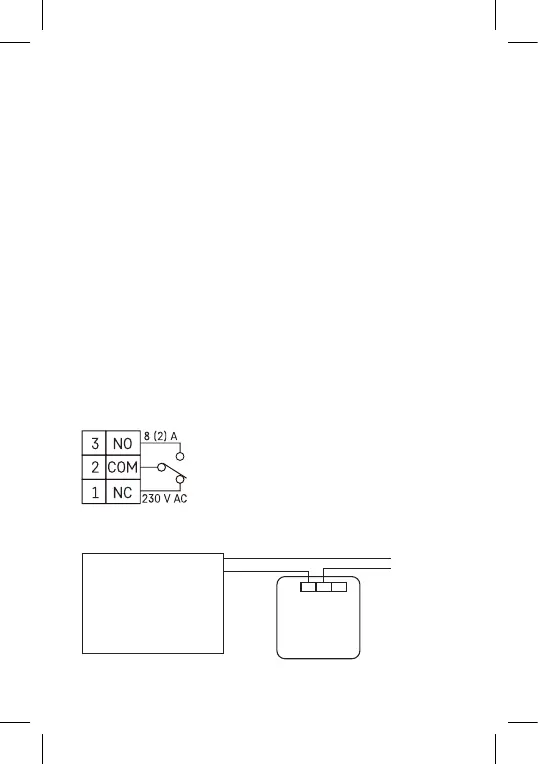

Shema priključitve
NO – navadno odprt kontakt
COM – kontakt stikala
NC – navadno zaprt kontakt
Vezalna napetostna shema termostata P5607 na kotel z izhodom „NO“:
Max. 230 V 8(2) A
230 V~N
N
L
L
NO NCCOM
Grelna naprava, ki zahteva
napajanje 230 V, npr.
črpalka centralnega
ogrevanja. Termostat
* V primeru priključitve klimatske naprave na termostat priključite fazni
vodnik „L“ v sponko „NC“.
