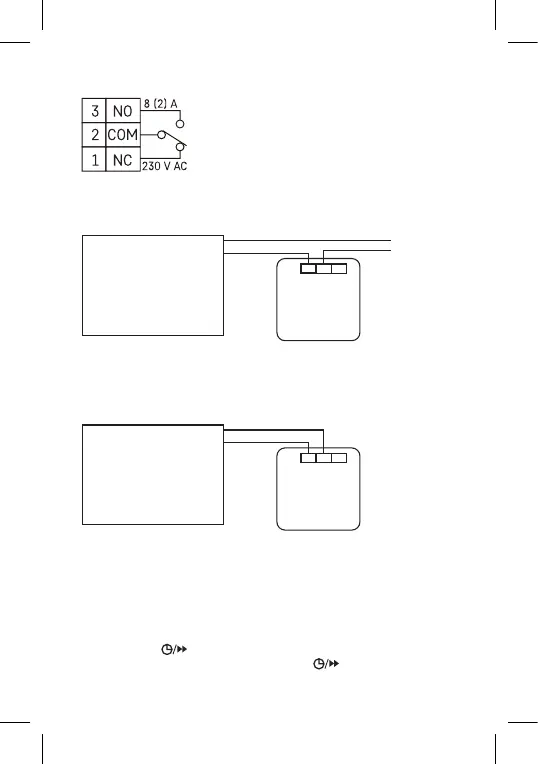

Schéma zapojenia
NO – normálne otvorený kontakt
COM – kontakt spínača
NC – normálne uzatvorený
kontakt
Schéma napěťového zapojení termostatu P5607 na kotel s výstupem
„NO“:
Max. 230 V 8(2) A
230 V~N
N
L
L
NO NCCOM
Vykurovacie zariadenie
vyžaduje napájanie 230 V,
napr. čerpadlo ústredného
kúrenia. Termostat
* V prípade pripojenia chladiaceho zariadenia k termostatu pripojte fázový
vodič „L“ do svorky „NC“.
Schéma beznapäťového zapojenia termostatu P5607 na kotol svýstu-
pom „NO“:
Max. 230 V 8(2) A
NO
COM
NO NCCOM
Vykurovacie zariadenie
vyžadujúce beznapäťový
kontakt, napr. plynový
kotol.
Termostat
Uvedenie do činnosti (obr. 3 a 4)
Zložte predný kryt termostatu a vložte 2× 1,5 V AAA alkalické batérie.
Nepoužívajte nabíjacie 1,2V batérie.
Po vložení batérií začne byť termostat v prevádzke a bude aktívny displej.
Pokiaľ termostat nepracuje správne, skontrolujte prosím polaritu batérií,
alebo či nie sú batérie vybité.
Nastavenie dne a času
Stlačte tlačidlo , začne blikať číslo dňa (1 – pondelok až 7 – nedeľa).
Nastavte tlačidlá + a – aktuálny deň a stlačte .
