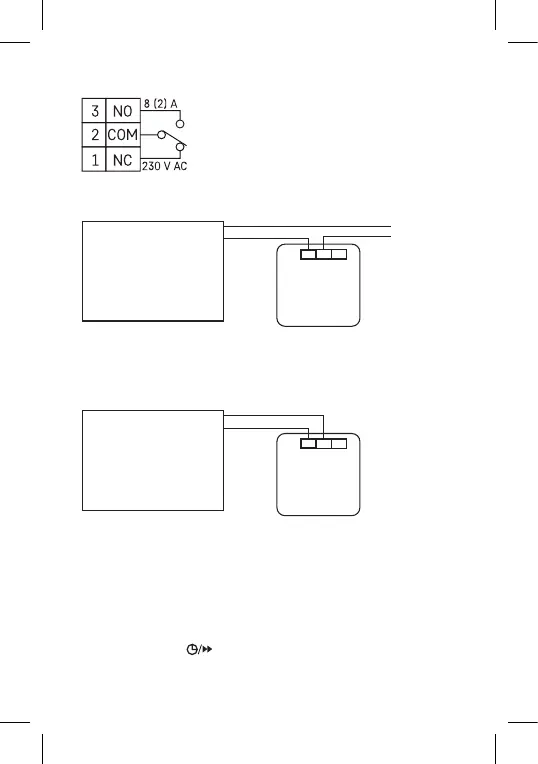

Schemat połączeń
NO – styk normalnie otwarty
COM – zacisk wspólny
NC – styk normalnie zamknięty
Schemat podłączenia termostatu P5607 do kotła z wyjściem „NO“:
Max. 230 V 8(2) A
230 V~N
N
L
L
NO NCCOM
Urządzenie grzewcze
wymagające zasilania
230 V, na przykład pompa
obiegowa centralnego
ogrzewania.
Termostat
* W przypadku podłączenia urządzenia chłodzącego do termostatu, przewód
fazowy „L“ podłączamy do zacisku „NC“.
Schemat bezpotencjałowego podłączenia termostatu P5607 z kotłem
z wyjściem „NO“:
Max. 230 V 8(2) A
NO
COM
NO NCCOM
Urządzenie grzewcze
wymagające styku
bezpotencjałowego, na
przykład kocioł gazowy.
Termostat
Uruchomienie do pracy (rys. 3 i 4)
Zdejmujemy przednią część obudowy termostatu i wkładamy 2 baterie
alkaliczne 1,5 V AAA.
Nie korzystamy z baterii przystosowanych do doładowania 1,2V.
Po włożeniu baterii termostat zaczyna pracować i wyświetlacz jest aktywny.
Jeżeli termostat nie pracuje poprawnie, prosimy skontrolować polaryzację
baterii albo, czy nie są one rozładowane.
Ustawienie dnia i czasu
Naciskamy przycisk , zaczyna migać kolejny numer dnia (1 – ponie-
działek do 7 – niedziela).
