radiátor, hűtőszekrény) vagy ajtó közelébe (a gyakori rezgések miatt)! Ha
nem tartja be az ajánlásainkat, a termosztát nem fogja megfelelően tartani
a szobahőmérsékletet.
A termosztát felszerelése
1. Távolítsa el a termosztát hátsó burkolatát!
2. Jelölje be a lyukak helyzetét!
3. Fúrjon két lyukat, óvatosan helyezze be a műanyag tipliket, és két
csavarral rögzítse a termosztát hátsó burkolatát!
4. Csatlakoztassa a vezetékeket a jelölés szerinti csatlakozókhoz a
kapcsolási rajznak megfelelően!
5. Végezetül csatlakoztassa a termosztátot a hátlaphoz!
Megjegyzés: A sorkapcsok a fedél alatt helyezkednek el. Enyhén nyomja
meg a fedél jobb oldalát, és forgassa el balra!
Kapcsolási rajz
NO – alaphelyzetben nyitott
érintkező
COM – kapcsoló érintkezője
NC – alaphelyzetben zárt
érintkező

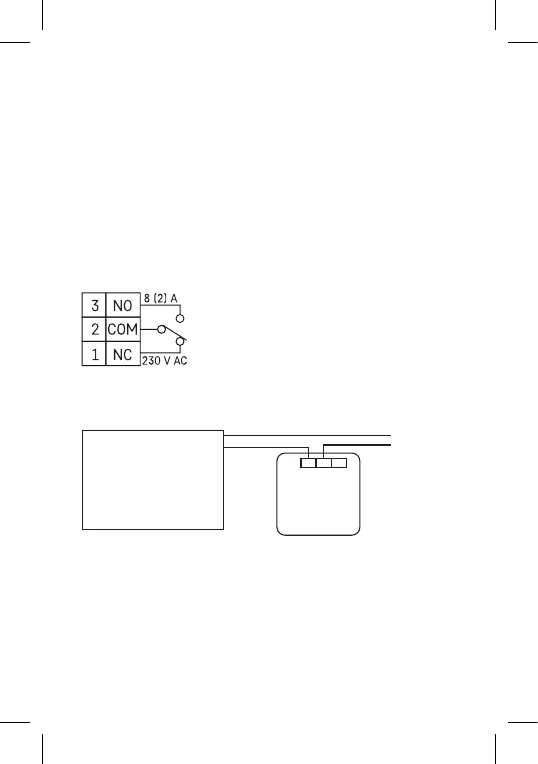

A P5607 termosztát feszültségbekötési rajza „NO“ kimenettel rendel-
kező kazán esetén:
Max. 230 V 8(2) A
230 V~N
N
L
L
NO NCCOM
230 V-os tápfeszültséget
igénylő fűtőberendezés, pl.
központi fűtés szivattyúja.
Termosztát
* Ha a termosztátot hűtőegységhez csatlakoztatja, az „L“ fázisvezetőt az
„NC“ sorkapocsba kösse be!
