direktne sunčeve svjetlosti. Ne postavljajte termostat u blizini izvora topline
(poput televizora, radijatora, frižidera) ili blizu vrata (zbog čestih udaraca
ili vibracija). Ako se ne pridržavate ovih preporuka, termostat neće pravilno
upravljati temperaturom prostorije.
Ugradnja termostata
1. Skinite stražnji poklopac termostata.
2. Označite mjesta za rupe.
3. Izbušite dvije rupe, pažljivo umetnite plastične zidne utikače u njih i
pričvrstite stražnji poklopac termostata pomoću dva vijka.
4. Spojite žice na označene priključke prema shemi ožičenja.
5. Dovršite instalaciju postavljanjem termostata na ugrađeni stražnji
poklopac.
Napomena: Priključci se nalaze ispod poklopca. Lagano pritisnite na desnu
stranu poklopca i okrenite ga ulijevo.

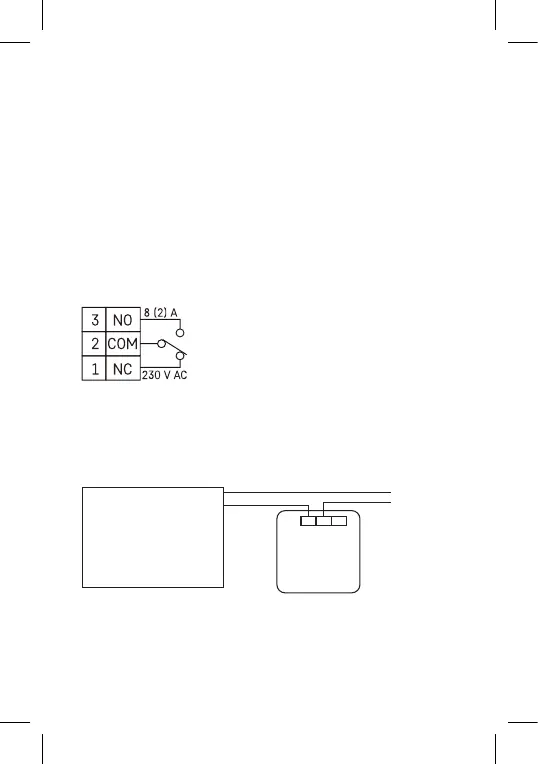

Shema ožičenja
NO – normalno otvoren kontakt
COM – kontakt za prekidač
NC – normalno zatvoren kontakt
Dijagram strujnog spajanja za priključivanje termostata P5607 na
bojler s „NO” izlazom:
Max. 230 V 8(2) A
230 V~N
N
L
L
NO NCCOM
Uređaj za grijanje kojem
treba napajanje od 230
V, primjerice pumpa za
centralno grijanje. Termostat
* Prilikom priključivanja klima-uređaja na termostat, povežite fazu vodiča
„L” na priključak „NC”.
