5. Încheiaţi instalaţiaț asamblând termostatul pe partea din spate xată
a carcasei.
Mențiune: Bornele sunt amplasate sub capac. Apăsați ușor pe partea dreaptă
a capacului și întoarceți spre stânga.

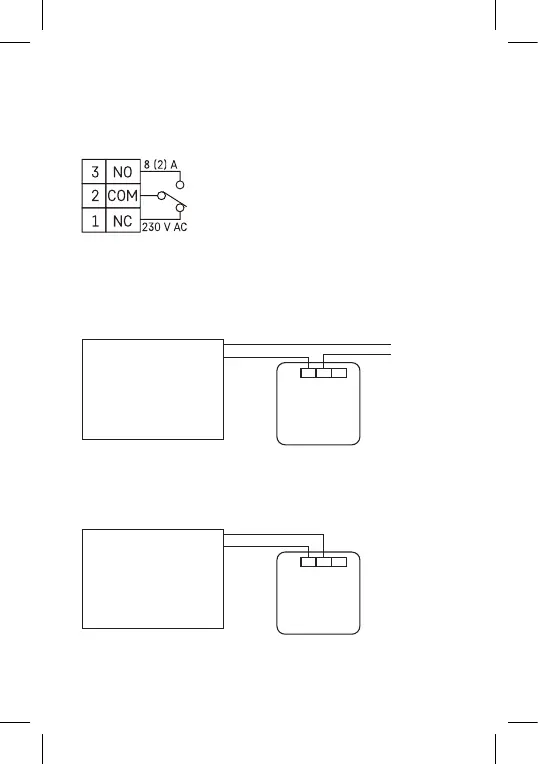

Schema de racordare
NO – contactul deschis normal
COM – contactul comutatorului
NL – contactul închis normal
Schema de conectare sub tensiune a termostatului P5607 pe cazan cu
ieșire „NO“:
Max. 230 V 8(2) A
230 V~N
N
L
L
NO NCCOM
Instalație de încălzire care
necesită alimentare de 230
V, de ex. pompa încălzirii
centrale. Termostat
* În cazul conectării dispozitivului de răcire la termostat, conectați conduc-
torul de fază „L“ la borna „NC“.
Schema de conectare fără tensiune a termostatului P5607 pe cazan
cu ieșire „NO“:
Max. 230 V 8(2) A
NO
COM
NO NCCOM
Instalație de încălzire
care necesită contact fără
tensiune, de ex. cazan
pe gaze.
Termostat
