Termostato montavimo vieta
Termostato vieta daro didelę įtaką jo veikimui. Padėkite jį patalpoje, kur šei-
mos nariai praleidžia daugiausia laiko. Geriausia rinktis vietą prie sienos, kur
oras laisvai cirkuliuoja ir nėra tiesioginių saulės spindulių. Nemontuokite ter-
mostato netoli šilumos šaltinių, pvz.: televizoriaus, radiatorių, šaldytuvų arba
durų (nes poveikį daro durų trankymas arba vibracija). Jeigu nesilaikysite šių
rekomendacijų, termostatas tinkamai nepalaikys kambario temperatūros.
Termostato montavimas
1. Nuimkite galinį termostato dangtelį.
2. Pažymėkite skylių vietas.
3. Išgręžkite dvi skyles, atsargiai įkiškite į jas plastikinius sieninius kištukus
ir dviem varžtais pritvirtinkite galinį termostato dangtelį.
4. Prijunkite laidus prie pažymėtų gnybtų pagal laidų schemą.
5. Užbaikite montavimą pritvirtindami termostatą prie jau pritvirtinto
galinio dangtelio.
Pastaba. Jungtys yra po dangteliu. Švelniai paspauskite dešinį dangtelio
šoną ir pasukite jį į kairę.

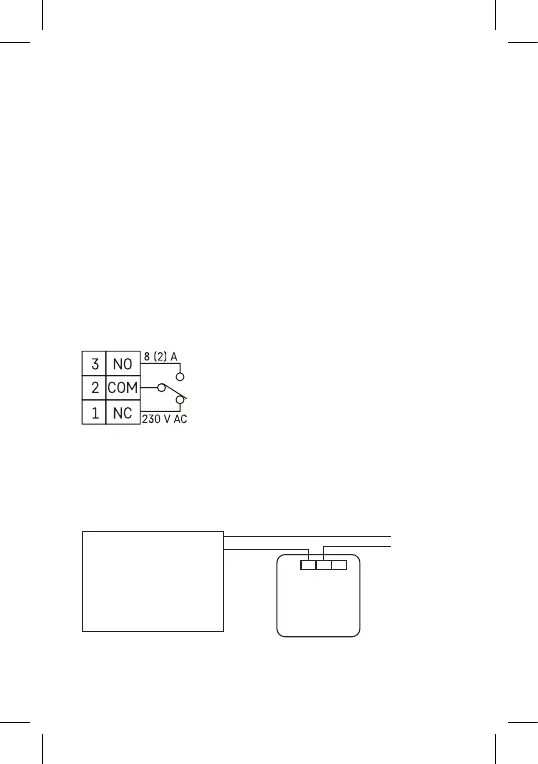

Laidų sujungimo schema
NO – paprastai atviras kontaktas
COM – jungikliui skirtas kontaktas
NC – paprastai uždaras kontaktas
Įtampos prijungimo schema jungiant termostatą P5607 prie katilo su
„NO“ išvestimi:
Max. 230 V 8(2) A
230 V~N
N
L
L
NO NCCOM
Šildymo prietaisui yra
reikalingas 230 V maitinimo
šaltinis, pvz., centrinis
šildymo siurblys. Termostatas
* Prijungdami vėsinimo įrenginį prie termostato, prijunkite „L“ fazės laidi-
ninką prie „NC“ jungties.
