79
PAIGALDAMINE
Tähelepanu!
Enne termostaadi asendamist lülitage kütte-/kliimasüssteem oma korteri
vooluvõrgust lahti. Nii väldite elektrilöögi põhjustatud võimalikke vigastusi.
Termostaadi asukoht
Termostaadi paigutus mõjutab selle toimimist märkimisväärselt. Pai-
galdage see tuppa, kus pereliikmed veedavad suurema osa oma ajast.
Valige koht, eelistatavalt siseseinal, kus õhk ringleb vabalt ja mis ei jää
otsese päikesevalguse kätte. Ärge asetage termostaati soojusallikate (nt
telerite, radiaatorite, külmikute) lähedusse ega ukse lähedusse (võimalikud
sagedased löögid ja vibratsioon). Kui te neid soovitusi ei järgi, ei kontrolli
termostaat ruumi temperatuuri õigesti.
Termostaadi paigaldamine
1. Eemaldage termostaadi tagumine kaas.
2. Märkige aukude asukohad.
3. Puurige kaks auku, sisestage ettevaatlikult plastist tüüblid ning kinni-
tage termostaadi tagumine kate kahe kruviga.
4. Ühendage juhtmed märgistatud klemmidega vastavalt juhtmestiku skeemile.
5. Paigalduse lõpetamiseks kinnitage termostaat paigaldatud tagakaanele.
Märkus: Klemmid paiknevad kaane all. Vajutage õrnalt kaane paremale
küljele ja keerake kaas vasakule.

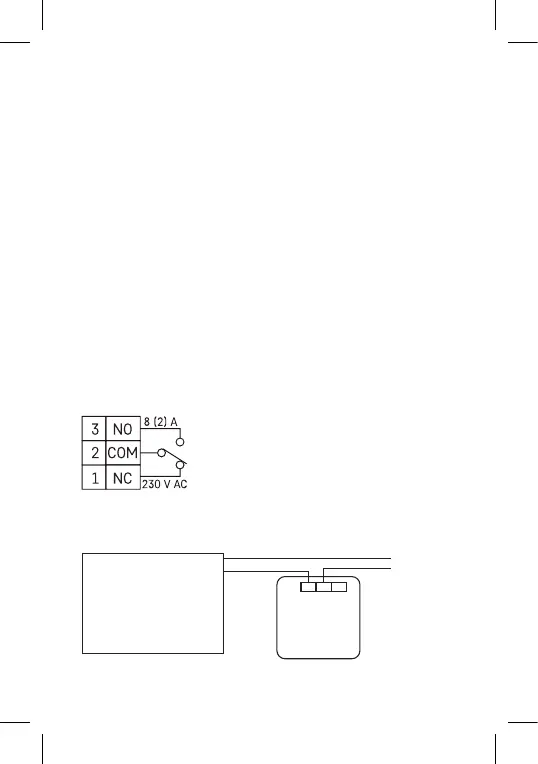

Juhtmestiku skeem
NO – tavaliselt avatud kontakt
COM – lüliti kontakt
NC – tavaliselt suletud kontakt
Pingeühenduse skeem termostaadi P5607 ühendamiseks NO-pistiku-
pesaga katla jaoks:
Max. 230 V 8(2) A
230 V~N
N
L
L
NO NCCOM
Kütteseade, mis vajab
230V toiteallikat, nt
keskkütte pumpa.
Termostaat
* Jahutusseadme ühendamisel termostaadiga ühendage faasijuht „L”
klemmiga „NC”.
