Избиране на място за монтиране на термостата
Мястото на монтиране на термостата оказва съществено влияние върху
неговата работа. Поставете в стая, където членовете на семейството
прекарват повечето време. Изберете място, за предпочитане върху
вътрешна стена, където въздухът циркулира свободно и няма пряка
слънчева светлина. Не монтирайте термостата в близост до източници
на топлина (телевизори, радиатори, хладилници) или до врата (поради
честите удари и вибрации). Ако не спазите тези препоръки, термостатът
няма да поддържа правилно температурата на помещението.
Монтиране на термостата
1. Свалете задния капак на термостата.
2. Отбележете местата за отворите.
3. Пробийте два отвора, внимателно поставете в тях пластмасовите
дюбели и закрепете с двата винта задния капак на термостата.
4. Свържете проводниците към означените клеми в съответствие със
схемата на свързване.
5. Завършете монтажа като поставите термостата върху монтирания
заден капак.
Забележка: Клемите са разположени под капака. Внимателно натиснете
отдясно на капака и го завъртете наляво.

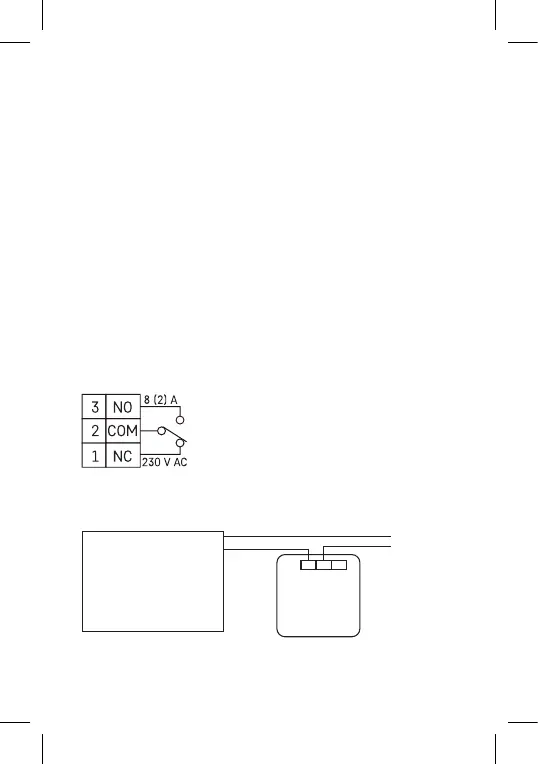

Електрическа схема на свързване
NO – нормално отворен контакт
COM – контакт за превключвател
NC – нормално затворен контакт
Електрическа схема с напрежение за свързване на термостат P5607
към бойлер с изход „NO“:
Max. 230 V 8(2) A
230 V~N
N
L
L
NO NCCOM
Отоплителен уред
със захранване 230
V, например помпа на
централно отопление. Термостат
* Когато свързвате охлаждащ уред към термостата, свържете фазовия
проводник „L“ към клемата „NC“.
