Emos P56211 - Mise en Service

169

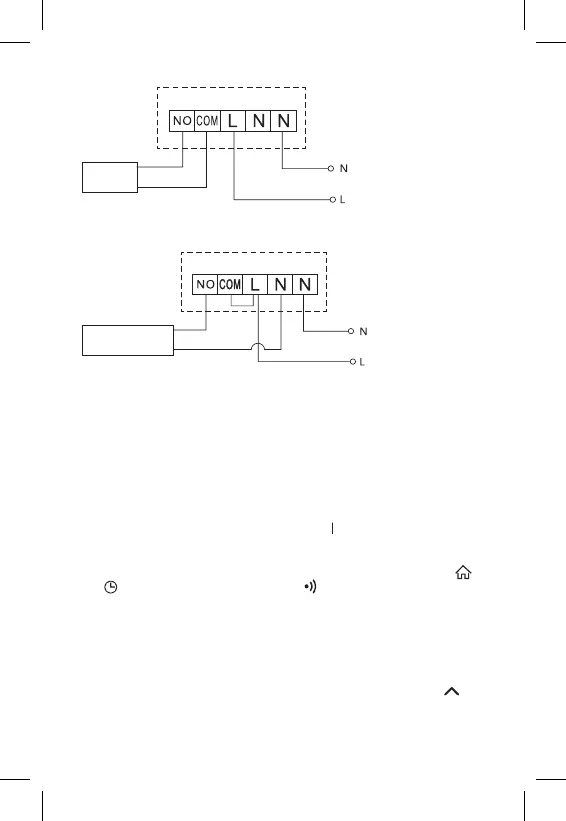

Schéma de raccordement de la chaudière
Chaudière
• La connexion laire pré-installée ne sera pas connectée.
Schéma de raccordement de la vanne d’expansion/de l’entraînement
électrique
Appareil
connecté
MISE EN SERVICE
Appareillage de l’unité de commande avec l’unité de commutation
Les deux unités de thermostat doivent être appairées avant la première utilisation.
L’appairage permet de transférer des informations entre l’unité de commande
et l’unité de commutation.
Le réglage se fait via l’appairage automatique (self-learning).
1. Placer le thermostat dans le support avec précaution.
Connecter la source USB à l’aide du câble micro USB connecté au réseau de
230 V, puis brancher le câble au support.
2. Connecter correctement l’unité de commutation à la source de tension,
mettre l’interrupteur principal en position
et maintenir le bouton M/A
enfoncé (10 secondes minimum); le voyant LED vert qui se trouve sur le
bouton MANUAL se met à clignoter.
3. Sur le thermostat (émetteur) appuyer simultanément sur les boutons et
pendant environ 5 secondes, l’icône se met à clignoter.
Au bout d’1 minute, les deux unités sont appairées, la diode verte de l’unité de
commutation cesse de clignoter.
Si vous souhaitez modier le code d’appairage des deux unités ou si le thermostat
ne fonctionne pas correctement, répéter la procédure de couplage complète à
partir de l’étape 1; le code d’appairage sera automatiquement écrasé.
Test de la communication sans l entre les unités
1. Depuis l’application ou depuis le thermostat à l’aide du bouton , sé-
lectionner une valeur de température supérieure de plusieurs degrés à la
température ambiante actuelle.
2. La LED rouge de l’unité de commutation s’allume.
