Emos P5682 - Collegamento Elettrico; Dati Tecnici

19
Collegamento elettrico

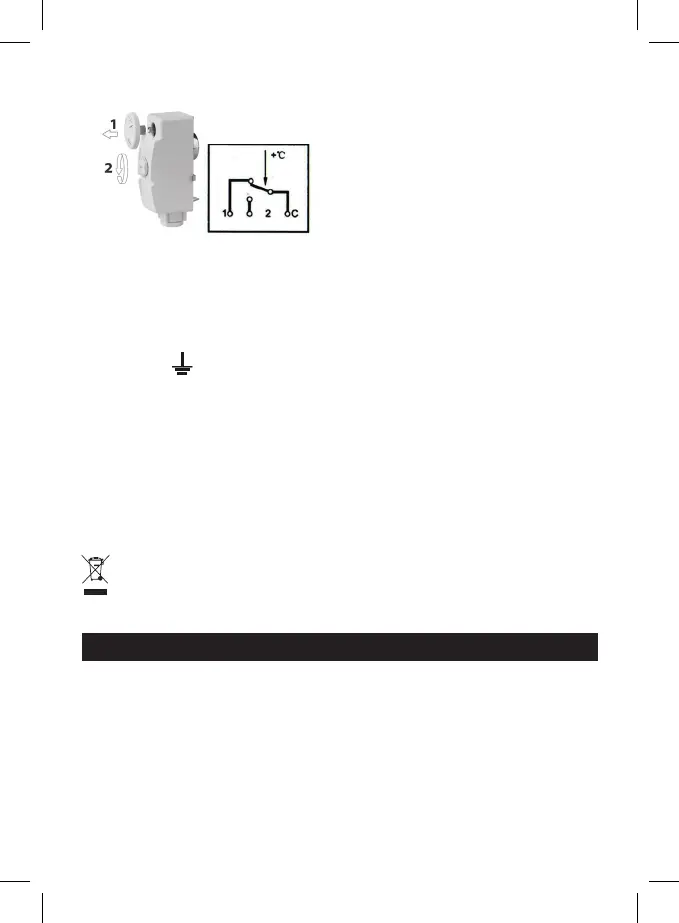

1. Aprire il termostato estraendo il quadrante (1) e rilasciando la vite di plastica grande (2).
2. Rimuovere il coperchio della custodia. I quattro serra-cavi ora visibili vanno collegati come segue:
• Morsetto C e 1 = apritore
3. Il termostato si apre con l’aumento della temperatura e si chiude con la diminuzione della tempe-
ratura (ad es. funzione = “riscaldamento”).
• Estremità C e 2 = apritore
4. Il termostato si chiude con l’aumento della temperatura e si apre con la diminuzione della tempe-
ratura (ad es. funzione = “rareddamento”).
• Morsetto
= messa a terra
L’installazione può essere eseguita solo da un idraulico professionista in conformità con il piano di
connessione. Inoltre, l’impianto deve anche essere conforme alle linee guida attualmente applicabili
e alle speciche del fornitore di energia. L’installazione viene sempre eseguita con l’alimentazione di
corrente disattivata; rispettare le speciche di sicurezza.
Osservare la massima corrente di commutazione specicata nei dati tecnici!
Dati tecnici
Tensione di esercizio: 230 V AC 50 Hz, 400 V AC 50 Hz
Contatti: 1 contatto bidirezionale
Alimentazione commutata: 16 (4) A – 230 V, 6 (1) A – 400 V
Intervallo di controllo della temperatura: 0 °C – 90 °C
Elemento trasduttore: sensore liquido
Isolamento: IP40
Non smaltire con i riuti domestici. Utilizza punti di raccolta speciali per i riuti dierenziati.
Contatta le autorit à locali per informazioni sui punti di raccolta. Se i dispositivi elettronici do-
vessero essere smaltiti in discarica, le sostanze pericolose potrebbero raggiungere le acque
sotterranee e, di conseguenza, la catena alimentare, dove potrebbe inuire sulla salute umana.
ES | Termostato con sensor capilar
Manual de instrucciones e instalación
Propiedades
• Termostato con sensor capilar y escala exterior a la vista.
• Funcionamiento fácil mediante una ruedecilla manual.
• Escala de temperatura de 0 °C a 90 °C (intervalos de 5 °C).
• Conexión eléctrica fácil mediante unas pinzas de cable de gran tamaño.
