SK | Termostat s kapilárovým čidlom
Návod na obsluhu a inštaláciu
Vlastnosti
• Termostat s kapilárovým čidlom a viditeľnou vonkajšou stupnicou.
• Jednoduchá prevádzka pomocou veľkého ručného číselníka.
• Teplotný rozsah 0 °C – 90 °C (rozlíšenie 5 °C).
• Jednoduché elektrické pripojenie s pomocou dostatočne veľkých káblových svoriek.
Montáž
1. Termostat upevňovaný k povrchu rúrky pripevnite v ľubovoľnom mieste a zaistite externé čidlo na
povrchu časti systému určeného k prenosu vody, ktorého teplotu má čidlo zaznamenávať. Dbajte na
to, aby ste zabezpečili priamy a bezpečný kontakt s povrchom. (Pred zaistením čidla je nevyhnutné
odstrániť v mieste inštalácie všetku izoláciu.)
2. Kapilárna trubica medzi termostatom a externým čidlom sa nesmie v žiadnom prípade ohýbať!
Elektrické pripojenie

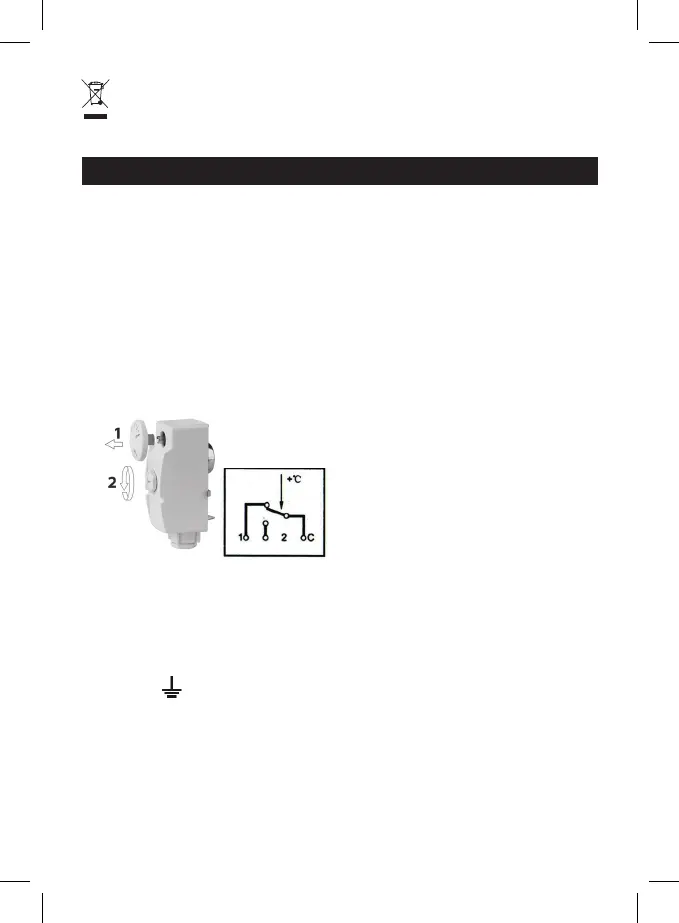

1. Otvorte termostat tým, že odstránite číselník (1) a uvoľníte veľkú plastovú skrutku (2).
2. Odstráňte veko puzdra. Štyri káblové svorky, ktoré teraz môžete vidieť, sa pripoja nasledovne:
• Svorka C a 1 = otvárač
3. Termostat sa otvorí pri rastúcej teplote a uzavrie v prípade klesajúcej teploty
(napr. funkcia = „kúrenia“).
• Svorka C a 2 = otvárač
4. Termostat sa uzavrie pri rastúcej teplote a otvorí v prípade klesajúcej teploty
(napr. funkcia = „chladenia“).
• Svorka
= uzemnenie
Inštaláciu môže vykonávať iba profesionálny inštalatér v súlade s plánom pripojenia. Okrem toho musí
inštalácia tiež zodpovedať aktuálne platným smerniciam a špecikáciám vášho dodávateľa energie.
Inštalácia sa vždy vykonáva pri vypnutom prívode prúdu; musia sa dodržiavať bezpečnostné špecikácie.
Dodržujte maximálny spínací prúd uvedený v technických údajoch!
Technické údaje
Prevádzkové napätie: 230 V AC 50 Hz, 400 V AC 50 Hz
Kontakt: 1 dvojcestný kontakt
Spínací prúd: 16 (4) A – 230 V, 6 (1) A – 400 V
Rozsah riadenie teploty: 0 °C – 90 °C
