Do not dispose with domestic waste. Use special collection points for sorted waste. Contact
local authorities for information about collection points. If the electronic devices would be disposed
on landll, dangerous substances may reach groundwater and subsequently food chain, where
it could aect human health.
CZ | Termostat s kapilárovým čidlem
Návod k obsluze a instalaci
Vlastnosti
• Termostat s kapilárovým čidlem a viditelnou vnější stupnicí.
• Jednoduchý provoz pomocí velkého ručního číselníku.
• Teplotní rozsah 0 °C – 90 °C (rozlišení 5 °C).
• Jednoduché elektrické připojení s pomocí dostatečně velkých kabelových svorek.
Montáž
1. Termostat upevňovaný k povrchu trubky připevněte v libovolném místě a zajistěte externí čidlo na
povrchu části systému určeného k přenosu vody, jehož teplotu má čidlo zaznamenávat. Dbejte na
to, abyste zajistili přímý abezpečný kontakt s povrchem. (Před zajištěním čidla je nezbytné odstranit
v místě instalace veškerou izolaci.)
2. Kapilární trubice mezi termostatem a externím čidlem se nesmí v žádném případě ohýbat!
Elektrické připojení

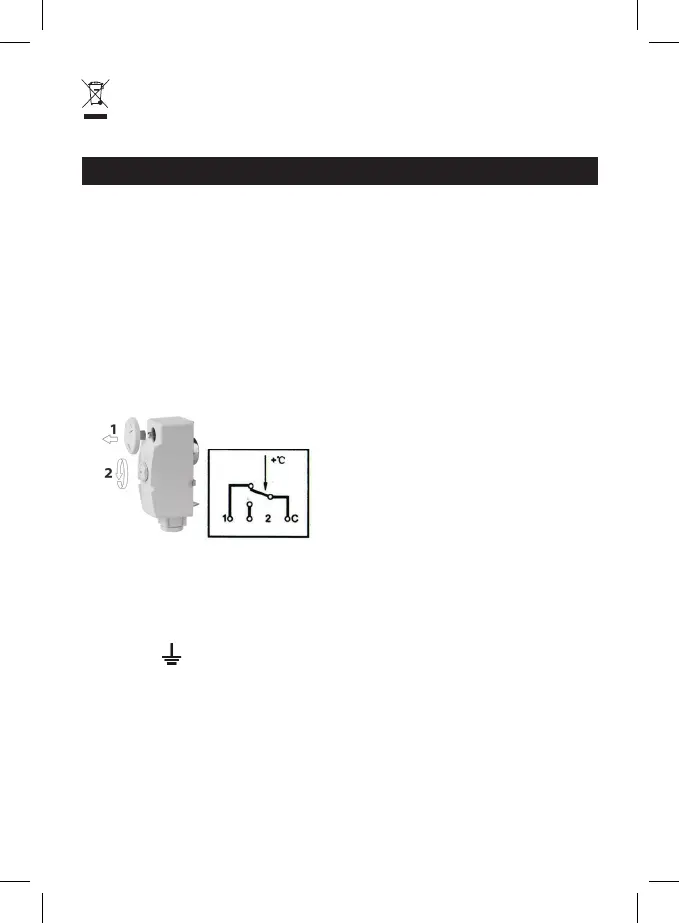

1. Otevřete termostat tím, že odstraníte číselník (1) a uvolníte velký plastový šroub (2).
2. Odstraňte víko pouzdra. Čtyři kabelové svorky, které nyní můžete vidět, se připojí takto:
• Svorka C a 1 = otvírač
3. Termostat se otevře při rostoucí teplotě a uzavře v případě klesající teploty (např. funkce = „topení“).
• Svorka C a 2 = otvírač
4. Termostat se uzavře při rostoucí teplotě a otevře v případě klesající teploty
(např. funkce = „chlazení“).
• Svorka
= uzemnění
Instalaci smí provádět pouze profesionální instalatér v souladu s plánem připojení. Kromě toho musí
instalace také odpovídat aktuálně platným směrnicím a specikacím vašeho dodavatele energie.
Instalace se vždy provádí při vypnutém přívodu proudu; musí se dodržovat bezpečnostní specikace.
Dodržujte maximální spínací proud uvedený v technických údajích!
Technické údaje
Provozní napětí: 230 V AC 50 Hz, 400 V AC 50 Hz
Kontakt: 1 dvoucestný kontakt
Spínací proud: 16 (4) A – 230 V, 6 (1) A – 400 V
Rozsah řízení teploty: 0 °C – 90 °C
Snímací prvek: kapalný snímač
Krytí: IP40
