Montaje
1. Fije el termostato integrado en cualquier lugar de la supercie del conducto y asegúrese de que el
sensor externo se encuentre sobre la supercie del módulo del sistema destinado al ujo de agua
cuya temperatura medirá el sensor. Asegúrese de mantener un contacto directo y seguro con la
supercie. (Antes de jar el sensor es necesario retirar todo el aislamiento del lugar de la instalación.)
2. El tubo capilar situado entre el termostato y el sensor externo no debe doblarse en ningún momento.
Conexión eléctrica

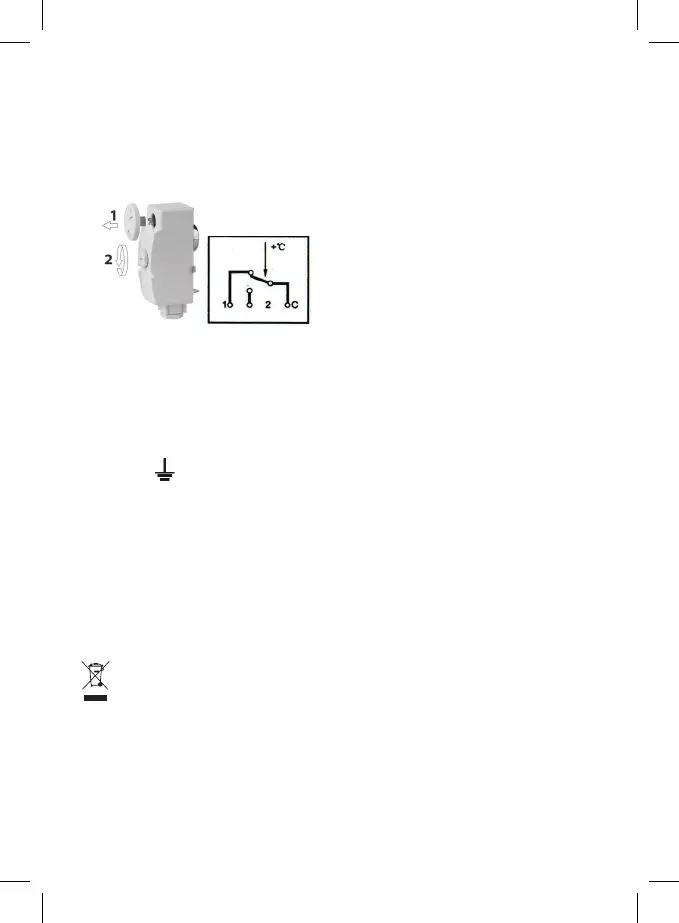

1. Para abrir el termostato, retire la ruedecilla (1) y aoje el tornillo de plástico (2).
2. Retire la tapa de la funda. Podrá observar cuatro pinzas de cable que se conectan de la siguiente
manera:
• Pinza C y 1 = abridor
3. El termostato se abre cuando la temperatura aumenta y se cierra cuando la temperatura disminuye
(por ejemplo: función = «calefacción»).
• Pinza C y 2 = abridor
4. El termostato se cierra cuando la temperatura aumenta y se abre cuando la temperatura disminuye
(por ejemplo: función = «refrigeración»).
• Pinza
= toma de tierra
La instalación debe ser realizada por un técnico autorizado de acuerdo con el plano de conexiones.
Además, la instalación debe cumplir con la normativa vigente y las especicaciones de su proveedor
de energía. La instalación siempre debe realizarse con el suministro de energía cortado; es necesario
cumplir con las medidas de seguridad.
Tenga en cuenta la corriente de conexión máxima indicada en las instrucciones técnicas.
Especicaciones técnicas
Tensión de funcionamiento: 230 V AC 50 Hz, 400 V AC 50 Hz
Contacto: 1 contacto de dos vías
Corriente de conexión: 16 (4) A – 230 V, 6 (1) A – 400 V
Escala de control de temperatura: 0 °C – 90 °C
Elemento sensor: sensor de líquido
Protección: IP40
No las elimine con la basura doméstica. Utilice puntos de recolección especiales para los residuos
clasicados. Póngase en contacto con las autoridades locales para obtener información sobre
los puntos de recogida. Si los dispositivos electrónicos se eliminan en un vertedero, las sustan-
cias peligrosas pueden llegar a las aguas subterráneas y, por consiguiente, a los alimentos en la cade-
na, donde podría afectar a la salud humana.
