7
• Rögzítő = Földelés
A telepítést csak fűtésszerelő szakemberek végezhetik a kapcsolási rajz alapján. A telepítésnek továb-
bá meg kell felelnie a jelenleg érvényes előírásoknak és az energiaszolgáltató által kiadott műszaki
előírásoknak is. Mindig le kell kapcsolni az áramellátást a telepítés elvégzésekor. Minden biztonsági
előírást be kell tartani.
Vegye gyelembe a műszaki előírásokban feltüntetett maximális kapcsolási áramot!
Műszaki leírás
Üzemi feszültség: 230 V AC 50 Hz, 400 V AC 50 Hz
Kapcsolat: 1 kétirányú kapcsolat
Kapcsolási áram: 16 (4) A – 230 V, 6 (1) A – 400 V
A hőmérséklet ellenőrzési tartománya: 0 °C – 90 °C
Érzékelő egység: folyékony érzékelő
Lefedettség: IP40
Az elektromos készülékeket ne dobja a vegyes háztartási hulladék közé, használja a szelektív
hulladékgyűjtő helyeket. A gyűjtőhelyekre vonatkozó aktuális információkért forduljon a helyi
hivatalokhoz. Ha az elektromos készülékek a hulladéktárolókba kerülnek, veszélyes anyagok
szivároghatnak a talajvízbe, melyek így bejuthatnak a táplálékláncba és veszélyeztethetik az Ön egész-
ségét és kényelmét.
SI | Termostat s kapilarnim senzorjem
Navodila za uporabo in instalacijo
Lastnosti
• Termostat s kapilarnim senzorjem in vidljivo zunanjo lestvico.
• Enostavno delovanje s pomočjo velike ročne številčnice.
• Območje temperature 0 °C – 90 °C (ločljivost 5 °C).
• Enostavna električna priključitev s pomočjo zadostno velikih kabelskih sponk.
Montáž
1. Termostat, ki ga pritrjujete na površino cevi, pritrdite na poljubnem mestu in ksirajte zunanji
senzor na površini dela sistema, namenjenega za prenos vode, katerega temperaturo naj bi senzor
zaznavalo. Pazite na to, da boste zagotovili neposreden in varen kontakt s površino. (Pred ksacijo
senzorja je treba na mestu instalacije odstraniti vso izolacijo.)
2. Kapilarne cevi med termostatom in zunanjim senzorjem se v nobenem primeru ne sme upogibati!
Električna priključitev

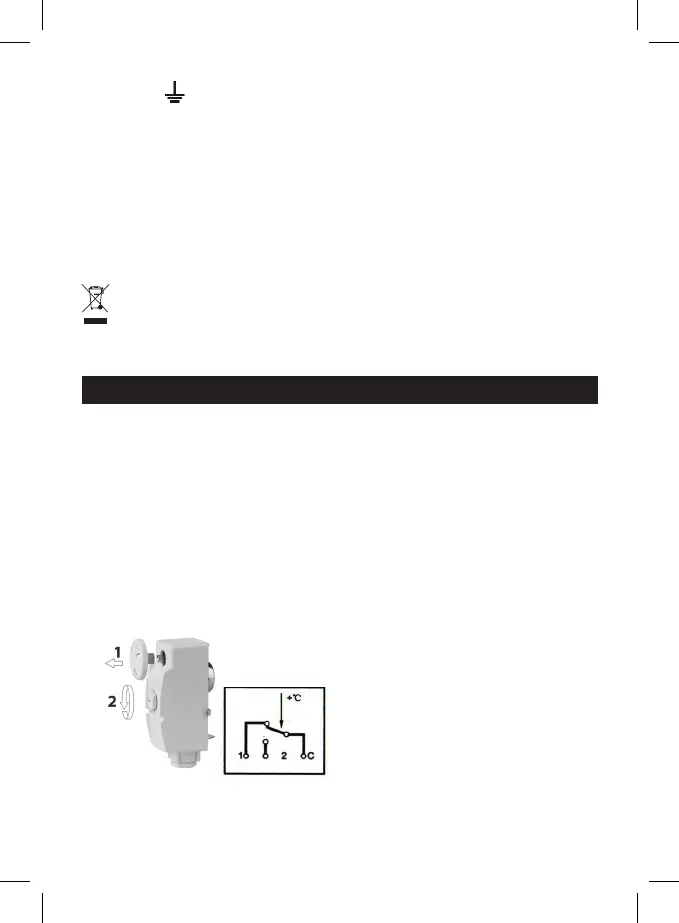

1. Odprite termostat s tem, da odstranite številčnico (1) in sprostite velik plastičen vijak (2).
2. Odstranite pokrov ohišja. Štiri kabelske sponke, ki jih zdaj lahko vidite, se priključijo takole:
• Sponka C in 1 = odpirač
