2. EINGÄNGE & FUNKTIONEN

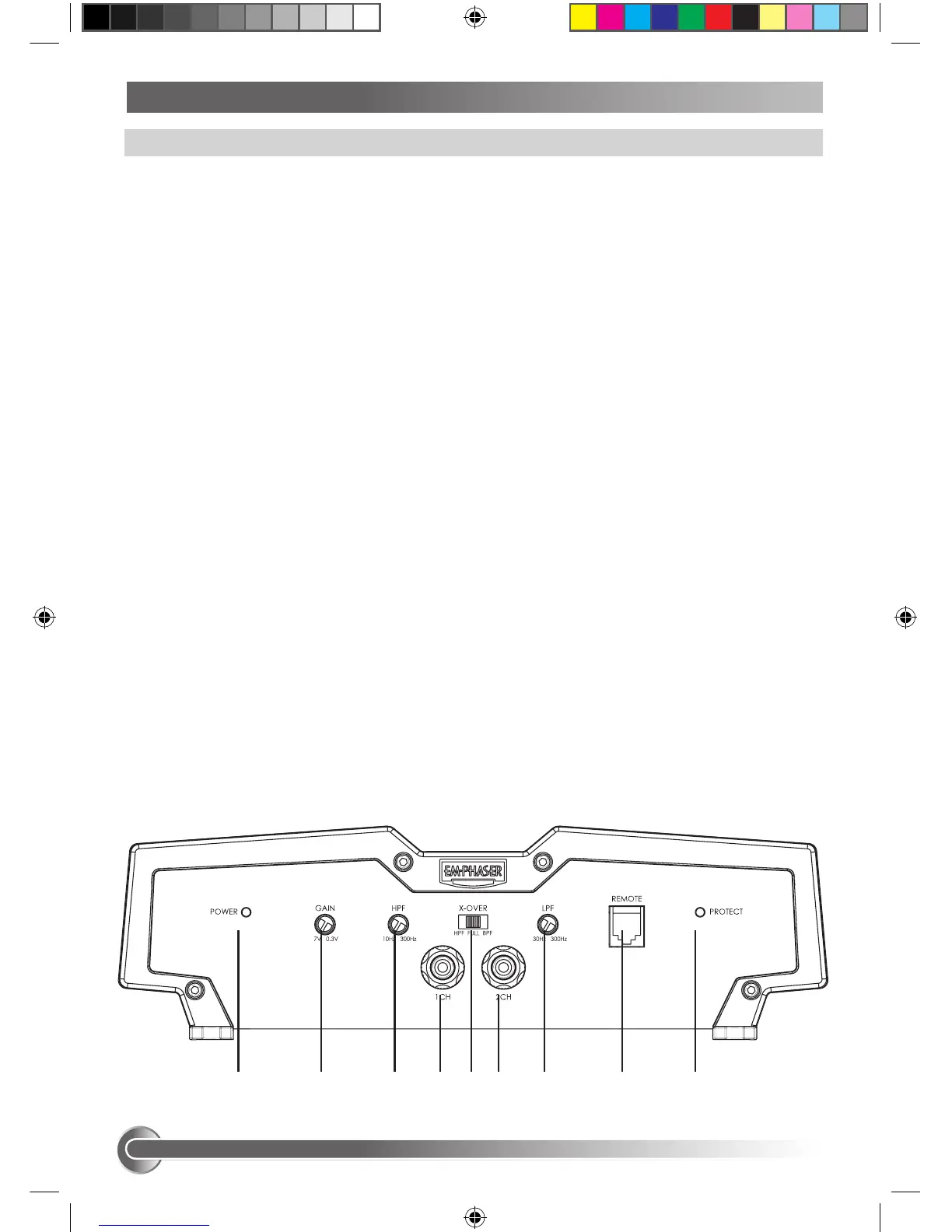

2.1 FRONT PANEL EA2160s/EA2260s
1 POWER LED
Grüne “Power” LED; signalisiert den normalen Betriebszustand der Endstufe im
eingeschalteten Zustand.
2 REGLER EINGANGSEMPFINDLICHKEIT
Eingangsempfindlichkeits-Poti für die Anpassung an die Ausgangsspannung des
Steuergerätes.
3 REGLER SUBSONIC TRENNFREQUENZ
Regler zum Einstellen der Hochpass-Trennfrequenz an der integrierten elektronischen
Frequenzweiche.
4 CINCH EINGÄNGE 1/2-CH
Cinch Eingangsbuchsen 1/2-CH für den Anschluss an die Cinch Ausgänge des
Steuergerätes.
5 BETRIEBSMODUS SCHALTER
Schiebeschalter für die Festelegung der Arbeitsweise der integrierten elektronischen
Frequenzweiche.
6 REGLER TIEFPASS TRENNFREQUENZ
Regler zum Einstellen der Tiefpass-Trennfrequenz an der integrierten elektronischen
Frequenzweiche.
7 EINGANGSBUCHSE FÜR DIE FERNBEDIENUNGSEINHEIT
Telefonbuchsen Eingang zum Anschluss des Verbindungskabels der Fernbedienungseinheit.
8 PROTECTION LED
Rote „Protection” LED; signalisiert eine generelle Fehlfunktion der Endstufe, wie z.B.
Kurzschluss an den Lautsprecherausgängen, Überhitzung sowie Gleichspannung an den
Lautsprecher-Ausgängen.
