de
I
O
I
O
➀
➁
➃
➂

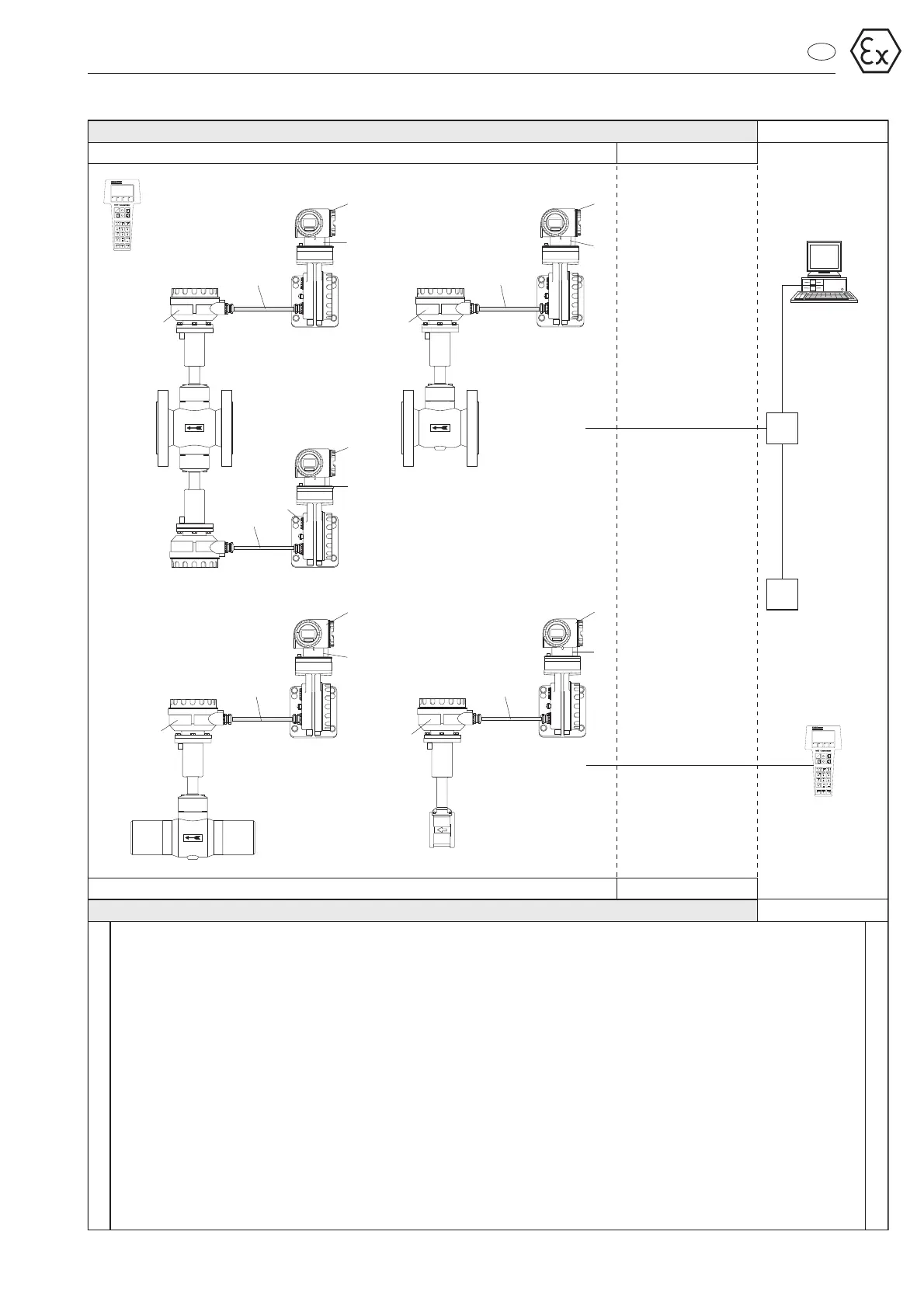

Prowirl 70 mit
Aufnehmer D
(Dualsens)
➂
➃
➁
➀
II2G (ATEX)
Explosionsgefährdeter Bereich
II3G (ATEX)
Sicherer Bereich
Prowirl 70 mit
Aufnehmer F
(Flansch)
➂
➃
➁
➀
➂
➃
➁
➀
➂
Prowirl 70 mit
Aufnehmer W
(Zwischenflansch)
Prowirl 70 mit
Aufnehmer H
(Hochdruck)
➀
➁
Sicherer BereichExplosionsgefährdeter Bereich
Zone 2 (Cenelec)
Zone 1 (Cenelec)
Bemerkungen
➀ Messumformer Prowirl 70 (Getrennt-Ausführung) in:
II2G EEx ib IIC T5-T6
➁ Prowirl 70 Standard-Messumformergehäuse in IP 65
➂ Messaufnehmer Prowirl 70 (Getrennt-Ausführung) in:
II2G EEx ib IIC T1-T6
Prowirl 70 Standard-Messaufnehmergehäuse in IP 65
➃ Verbindungskabel der Getrennt-Ausführung:
Kabellängen in 10 m, 20 m und 30 m erhältlich
Die maximale Kapazität der Kabelverbindung beträgt 270 nF/km.
Die maximal Induktivität des Kabels beträgt 0,5 H/km.
Spezifikationen der Kabeleinführungen siehe Seite 11
Bemerkungen
➃
Bedienung mit
HART-Handbediengerät
DXR 275***I1*
(Ex-Ausführung)
Personal Computer
mit E+H-Programm
“Commuwin II”
Commubox
FXA 191
Weitere Geräte
oder SPS mit
passivem
Ausgang
Bedienung mit
HART-Handbedien-
gerät DXR 275
Prowirl 70
Endress+Hauser 3
