Conditions particulières
• Lors de l’utilisation du détecteur de débit, veuillez vous assurer que les valeurs limi-
tes de la température ambiante de service du boîtier, cf. page 4 chapitre “Tableau
des températures”, soient respectées.
• Lors de l’installation du boîtier électronique pour la version antidéflagrante, il faut
que les joints correspondants soient mis en place directement sur le boîtier.
• Tous les matériels électriques du système de mesure doivent être intégrés à
la compensation de potentiel.
Raccordement électrique
Attention!
La compensation de potentiel doit être assurée le long de tous les circuits de courant.
Une borne de racordement est diponible à cet effet (section max. du câble 4 mm
2
).
L’intégration dans un système de compensation de potentiel peut aussi se faire par le
biais d’une conduite au moyen d’un contact métallique fixe, dans la mesure où cette
conduite est reliée à la compensation de potentiel.
Alimentation et sortie courant
fr
Attention!

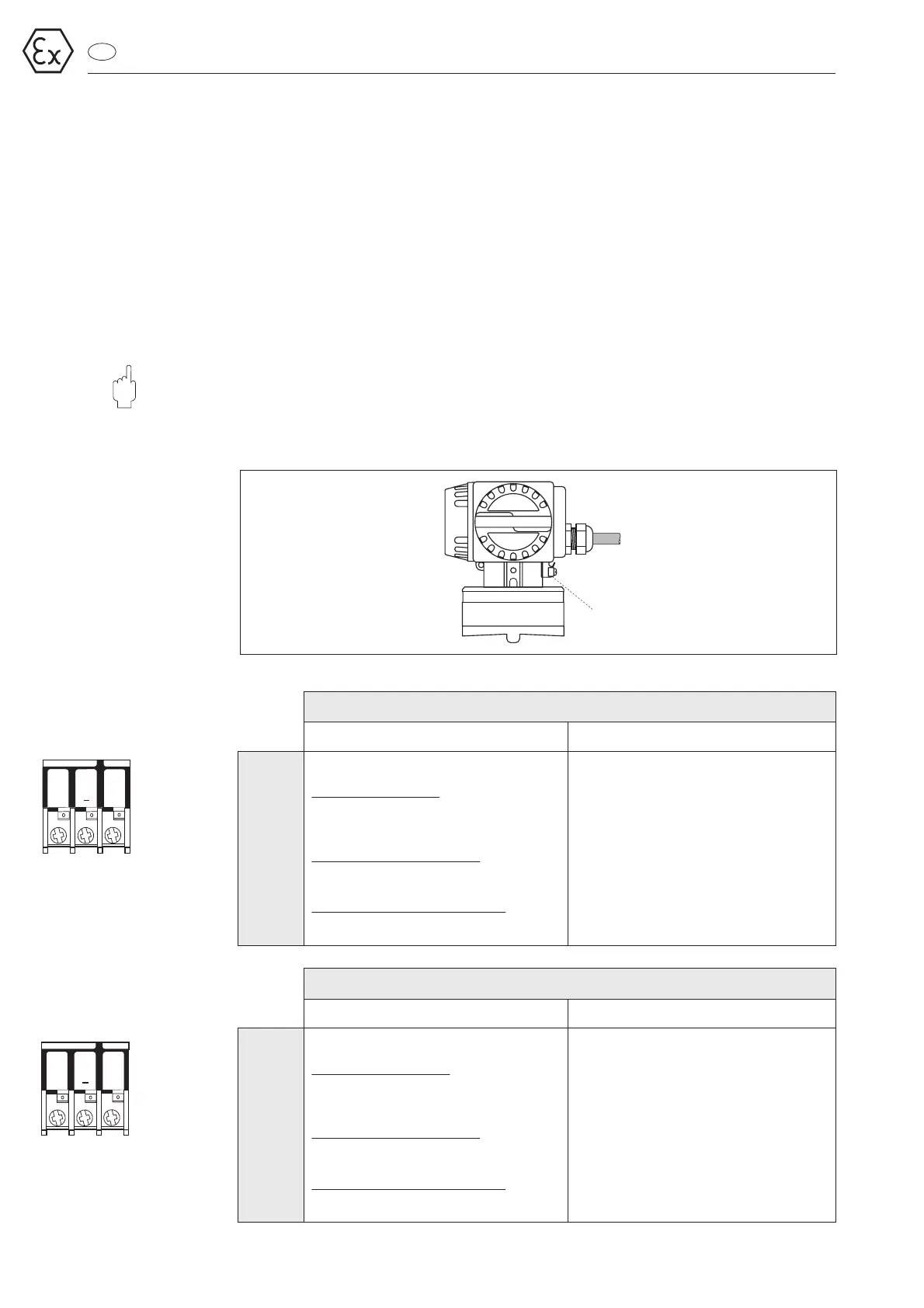

Connection pour la
compensation de potentiel
xa019y02
Prowirl 70
Fig. 2
Connection pour la
compensation de potentiel
Prowirl 70 exécution EEx i sécurité intrinsèque (Prowirl 70****-*******B***)
Valeurs de fonctionnement Valeurs de sécurité
1
2
3
Circuit de sortie et d’alimentation:
4...20 mA, opt. avec HART ou protocole Intensor
Tension 12...30 V DC
(avec HART/Intensor: 18,5...30 V DC)
Consommation < 1 W DC
PFM; Sortie impulsion courant 2 fils
Fréquence Vortex non configurée 1...2850 Hz
Largeur d’impulsion 0,18 ms
Sortie impulsion pouvant être configurée
Largeur d’impulsion 0,05...2 s (f
max
= 100 Hz)
Circuit de sortie et d’alimentation:
Tension U
max
=30V
Courant I
max
= 300 mA
Consommation P
max
=1W
Inductance L
i
= 0,2 mH
Capacité C
i
= 11,2 nF
Prowirl 70 exécution EEx d antidéflagrante (Prowirl 70****-*******C***)
Valeurs de fonctionnement Valeurs de sécurité
1
2
3
Circuit de sortie et d’alimentation:
4...20 mA, optional mit HART
Tension 12...36 V DC
(mit HART: 18,5...36 V DC)
Consommation< 1 W DC
PFM; Sortie impulsion courant 2 fils
Fréquence Vortex non configurée 1...2850 Hz
Largeur d’impulsion 0,18 ms
Sortie impulsion pouvant être configurée
Largeur d’impulsion 0,05...2 s (f
max
= 100 Hz)
Circuit de sortie et d’alimentation:
Tension 12...36 V
(U
m
= 250 V)
4...20 mA
0000
123
+
Exemple de
câblage voir
les pages sui-
vantes
4...20 mA
0000
123
+
Exemples de
câblage voir
les pages sui-
vantes
Prowirl 70
