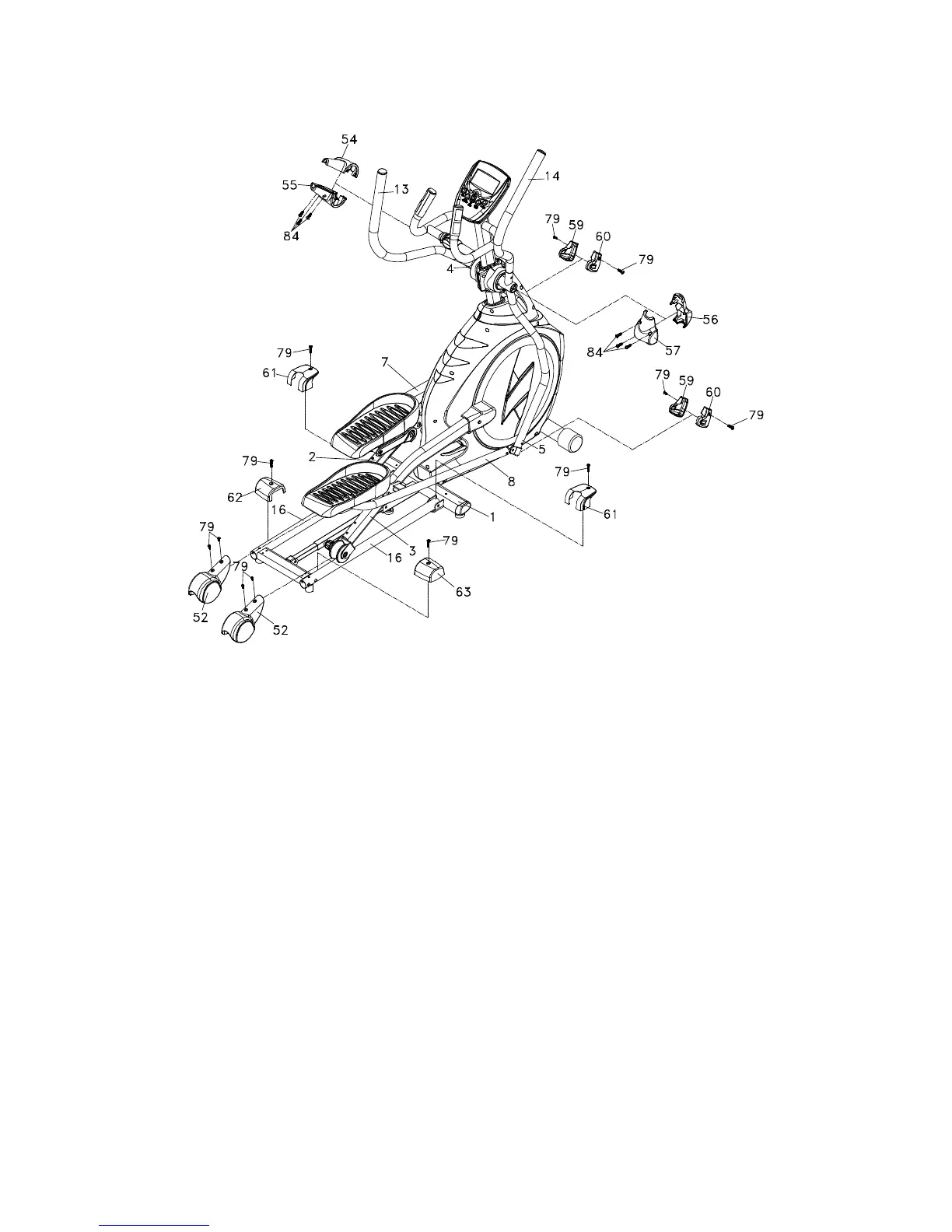

1. Zur Montage der Abdeckhaube des Verbindungsarms A (L) (59) und der Abdeckhaube des
Verbindungsarms B (R) (60) auf beiden Seiten an den unteren Lenkstangen (4, 5) verwenden Sie
vier M5 × 15m/m Kreuzschlitzschrauben (79), die Sie mit dem kombinierten M5-
Werkzeugschlüssel für Inbus- und Kreuzschlitzschrauben (108) festziehen.
2. Zur Montage der Gleitrollenabdeckungen (52) auf den rechten und linken Pedalarmen (2, 3)
verwenden Sie vier M5 × 15m/m Kreuzschlitzschrauben (79) und ziehen Sie diese unter
Verwendung eines kombinierten M5-Werkzeugschlüssels für Inbus- und Kreuzschlitzschrauben
(108) fest.
3. Verwenden Sie drei Ø3.5 × 12m/m Blechschrauben (84) zur Befestigung der vorderen
Lenkerverkleidung (L) (54) und der hintere Lenkerverkleidung (L) (55) mit dem kombinierten
M5-Werkzeugschlüssel für Inbus- und Kreuzschlitzschrauben (108) auf dem Lagergehäuse an
der unteren Lenkstange (L) (4). Wiederholen Sie diesen Vorgang bei der vorderen
Lenkerverkleidung (R) (56) und der hinteren Lenkerverkleidung (R) (57) auf der rechten Seite.
4. Verwenden Sie zwei M5 × 15m/m Kreuzschlitzschrauben (79) zur Befestigung der Abdeckungen
der mittleren Stabilisatoren (61) auf dem hinteren Standfuß und zu jeder Seite des
Hauptrahmens (1) mithilfe des kombinierten M5-Werkzeugschlüssels für Inbus- und
Kreuzschlitzschrauben (108).
5. Verwenden Sie eine M5 × 15m/m Kreuzschlitzschraube (79) zur Befestigung der Abdeckung des
hinteren Standfußes (L) (62) auf dem Schienenrohr (16) mithilfe des kombinierten M5-
Werkzeugschlüssels für Inbus- und Kreuzschlitzschrauben (108). Wiederholen Sie diesen
Vorgang für die Abdeckung des hinteren Standfußes (R) (63) auf der anderen Seite.
