17

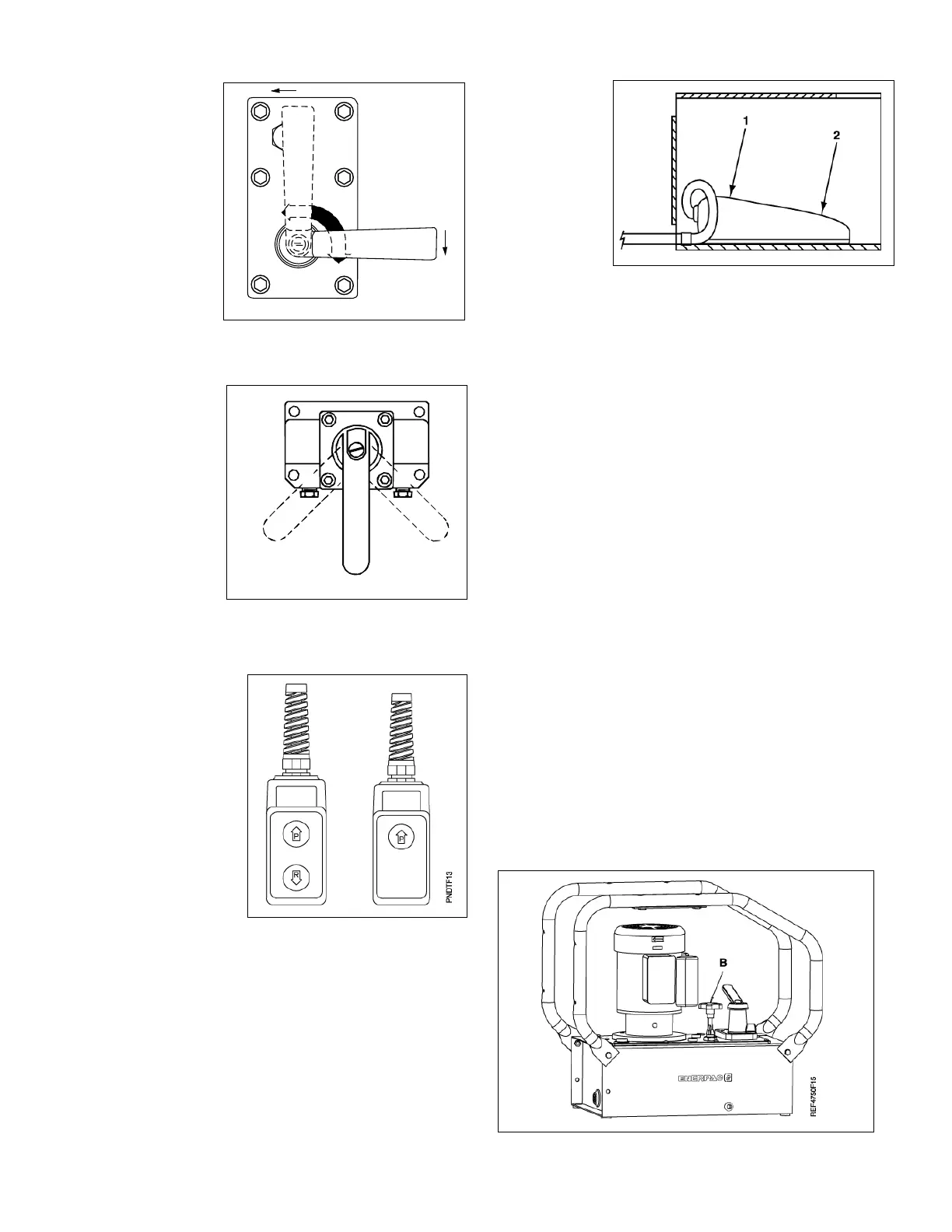

5.1 Ventilfunktion
VM-2 (siehe Abb. 9)
1. Ausfahren
2. Zurückfahren
VM-3, VM-3L, VM-4, VM-4L (siehe Abb. 10)
1. Ausfahren
2. Zurückfahren
3. Neutral
VSP3-24 und VSP4-24 Steckdosen (siehe Abb. 11)
1. P = Druck
2. R = Zurückfahren
Druckentlastungsventil Steuerung (einzelner Taster,
siehe Abb. 11)
Die Pumpe läuft an und der Zylinder fährt aus, wenn der Taster
der Ventilsteuerung gedrückt wird.
Sobald der Taster losgelassen wird, stoppt die Pumpe. Der
Zylinder fährt automatisch zurück.
Fußschalter (siehe Abb. 12)
1. Ausfahren
2. Zurückfahren
5.2 Druckschalter der Pumpen (optional)
Diese Pumpen schalten ab, wenn der voreingestellte Druck
erreicht ist, und schalten wieder ein, sobald der Druck abfällt. Um
den Solldruck einzustellen, gehen Sie wie folgt vor:
1. Lösen Sie die Stellschraube mit einem Imbusschlüssel Nr. 10.
2. Drehen Sie die Stellschraube mit einem Schraubenzieher
nach rechts, um den Stelldruck zu erhöhen bzw. nach links,
um ihn zu verringern.
3. Ziehen Sie die Stellschraube wieder fest.
4. Lassen Sie die Pumpe mehrere Male laufen, um die
Druckeinstellung zu überprüfen.
Die Druckschalter für die Pumpen werden mit einem Manometer
und einem Handventil zum Ausfahren bzw. Zurückfahren der
Zylinder geliefert.
5.3 Einstellung des Überdruckventils
Die HUSHH
(R)
- Pumpen sind mit einem vom Benutzer
einstellbaren Sicherheitsventil versehen (siehe (B), Abb. 13). Das
Ventil kann wie folgt eingestellt werden:
1. Lösen Sie die Flügelmutter.
2. Montieren Sie ein Manometer an der Pumpe.
3. Starten Sie die Pumpe, damit sich das Öl erwärmen kann.
4. Betätigen Sie das Ventil und warten Sie den Druckaufbau im
System ab. Drehen Sie den Griff nach links, um den Druck zu
verringern, bzw. nach rechts, um den Druck zu erhöhen.
HINWEIS: Die exakteste Einstellung erreichen Sie, wenn Sie
den Druck bis auf einen Punkt unter der Endeinstellung
verringern und dann den Druck langsam erhöhen, bis die
Endeinstellung erreicht ist.
Abbildung 13
