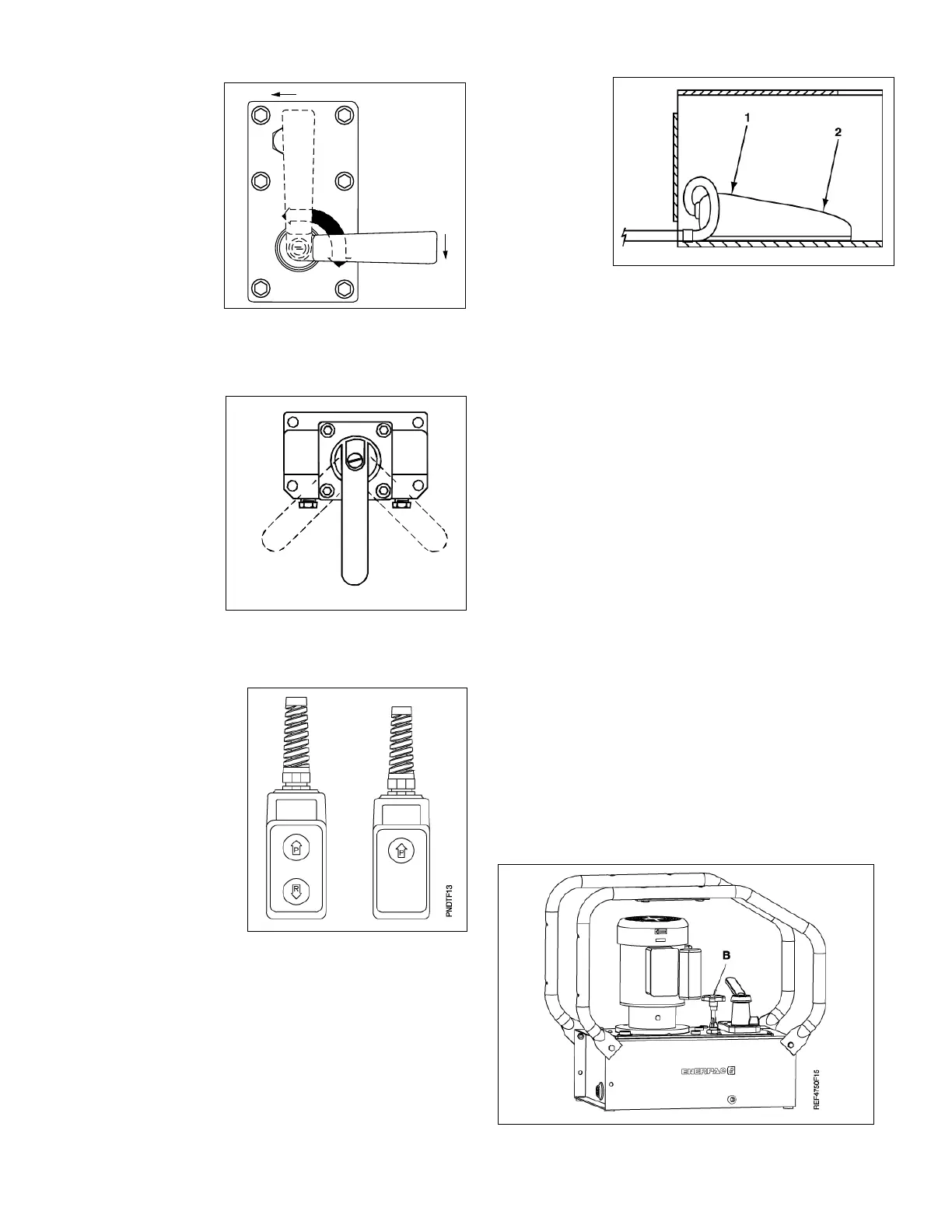

5.1 Funcionamiento de la Válvula
VM-2 (Vea la Fig. 9)
1. Avance
2. Retraído
VM-3, VM-3L, VM-4, VM-4L (Vea la Fig. 10)
1. Avance
2. Retraído
3. Neutral
Colgantes VSP3-24 and VSP4-24 (Vea la Fig. 11)
1. P = Presión
2. R = Retraído
Colgante de Válvula de Descarga (botón único, Figura 11)
La bomba funcionará y el cilindro avanzará cuando el botón del
colgante esté presionado.
Al soltar el botón, la bomba dejará de funcionar. El cilindro se
retraerá automáticamente.
Conmutadores de Pedal (Vea Fig. 12)
1. Avance
2. Retraído
5.2 Bombas de Conmutador a Presión (optional)
Estas bombas se cierran cuando se alcanza la presión
preestablecida y se abren cuando se produce pérdida de
presión. Para fijar la presión deseada, siga estos pasos:
1. Afloje el tornillo de presión con una llave Allen del 10.
2. Con la ayuda de un destornillador, gire el tornillo de ajuste en
el sentido de las agujas del reloj para aumentar y contrario a
las agujas del reloj para disminuir la presión.
3. Apriete el tornillo de presión.
4. Haga funcionar la bomba varias veces para comprobar el
ajuste de la presión.
Las bombas de conmutador a presión se suministran con un
calibrador de presión y una válvula manual para hacer avanzar y
retraerse el(los) cilindro(s).
5.3 Ajuste de la Válvula Reguladora de Presión
Las Bombas Hushh(r) están equipadas con una válvula
reguladora de presión ajustable por el usuario (Vea (B), Figura
13. Puede ajustarse de la siguiente manera:
1. Afloje la tuerca de palomilla del cierre.
2. Instale un calibrador en la bomba.
3. Accione la bomba para permitir que se caliente el aceite.
4. Maniobre la válvula y mantenga presión en el sistema. Gire
la palanca en el sentido contrario a las agujas del reloj para
disminuir la presión y en el sentido de las agujas del reloj
para incrementar la presión.
NOTA: Para obtener el ajuste más preciso, disminuya la presión
hasta un punto por debajo del ajuste final y entonces aumente
lentamente la presión hasta que alcance el ajuste final.
Figura 13
1
2
Figura 9
Depósito
Presión
3 - In Use
1
3
2
A
B
Figura 10
Figura 11
Figura 12
