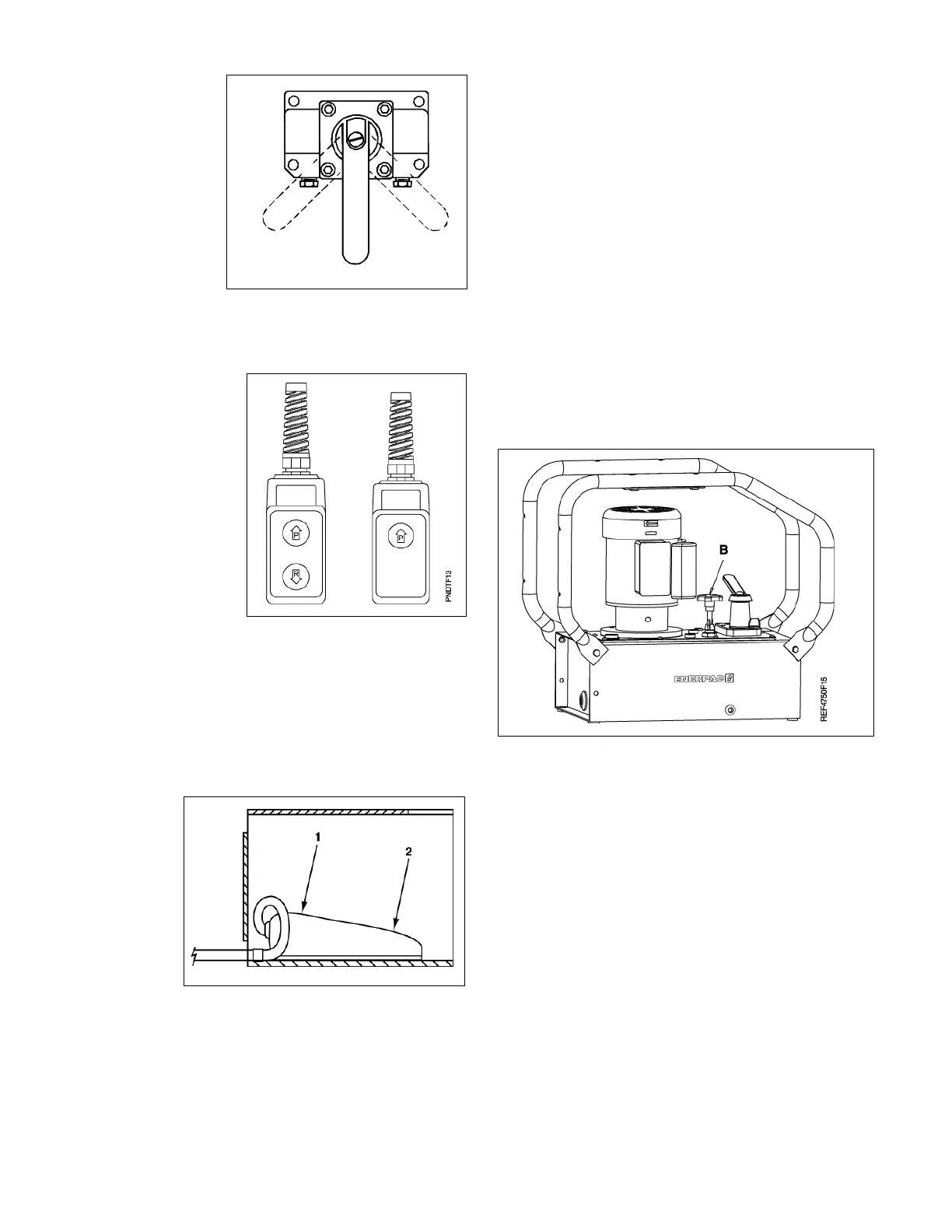

VM-3, VM-3L, VM-4, VM-4L (Zie Fig. 10)
1. Verplaatsen
2. Intrekken
3. Neutraal
Bedieningseenheid VSP3-24 en VSP4-24 (zie Fig. 11)
1. P = Druk
2. R = Intrekken
Bedieningseenheid ontlastklep (één knop, Figuur 11)
Zodra de knop is ingedrukt, gaat de pomp draaien en wordt de
cilinder verplaatst.
Wanneer u de knop loslaat, stopt de pomp. De cilinder wordt
automatisch ingetrokken.
Voetschakelaars (zie Fig. 12)
1. Verplaatsen
2. Intrekken
5.2 Pompen met drukschakelaars (optioneel)
Deze pompen schakelen uit zodra een vooraf ingestelde druk is
bereikt en schakelen in zodra de druk daalt.Volg de onderstaande
stappen voor het instellen van de gewenste druk:
1. Draai de stelschroef los met inbussleutel nr.10.
2. Gebruik een schroevendraaier en draai de stelschroef rechtsom
voor een hogere druk en linksom voor een lagere druk.
3. Draai de stelschroef vast.
4. Laat de pomp enkele malen draaien om de drukregeling te
testen.
Pompen met drukschakelaars worden geleverd met een
drukmeter en een klep voor handmatige bediening t.b.v. het
verplaatsen en intrekken van de cilinder(s).
5.3 Afstellen ontlastklep
Hushh
®
pompen zijn voorzien van één door de gebruiker af te
stellen ontlastklep (zie (B), Figuur 13). De klep kan als volgt
worden afgesteld:
1. Draai de borgvleugelmoer los.
2. Installeer een-drukmeter op de pomp.
3. Start de pomp om de olie op te warmen.
4. Verschuif de klep en bouw druk op in het systeem. Draai de
hendel linksom om de druk te verlagen en rechtsom om de
druk te verhogen.
OPMERKING: Om de meest nauwkeurige instelling te
verkrijgen, dient u de druk te verlagen tot onder de minimale
instelling en vervolgens de druk langzaam te verhogen tot de
maximale instelling is bereikt.
Figuur 13
5. Verschuif de klep naar de neutraalstand, zodat het systeem
de druk naar 0 psi kan verlagen.
6. Controleer de uiteindelijke drukinstelling nogmaals door de
klep te verschuiven en het systeem onder druk te brengen.
7. Draai de borgvleugelmoer vast zodra de gewenste druk is
ingesteld.
6.0 ONDERHOUD
Controleer de systeemonderdelen regelmatig op lekkage of
beschadigingen. Repareer of vervang beschadigde onderdelen.
6.1 Controleer het oliepeil
Controleer het oliepeil van de pomp voordat u de pomp start en
vul indien nodig oliebij. Verwijder hiervoor eerst de
ontluchtingsdop. Zorg dat de cilinders altijd volledig zijn
ingetrokken alvorens olie bij te vullen.
6.2 Olieverversen en reinigen van het pompreservoir
Tap het pompreservoir volledig af en reinig het reservoir elke 250 uur
of vaker wanneer de pomp in vervuilde omgevingen wordt gebruikt.
