39

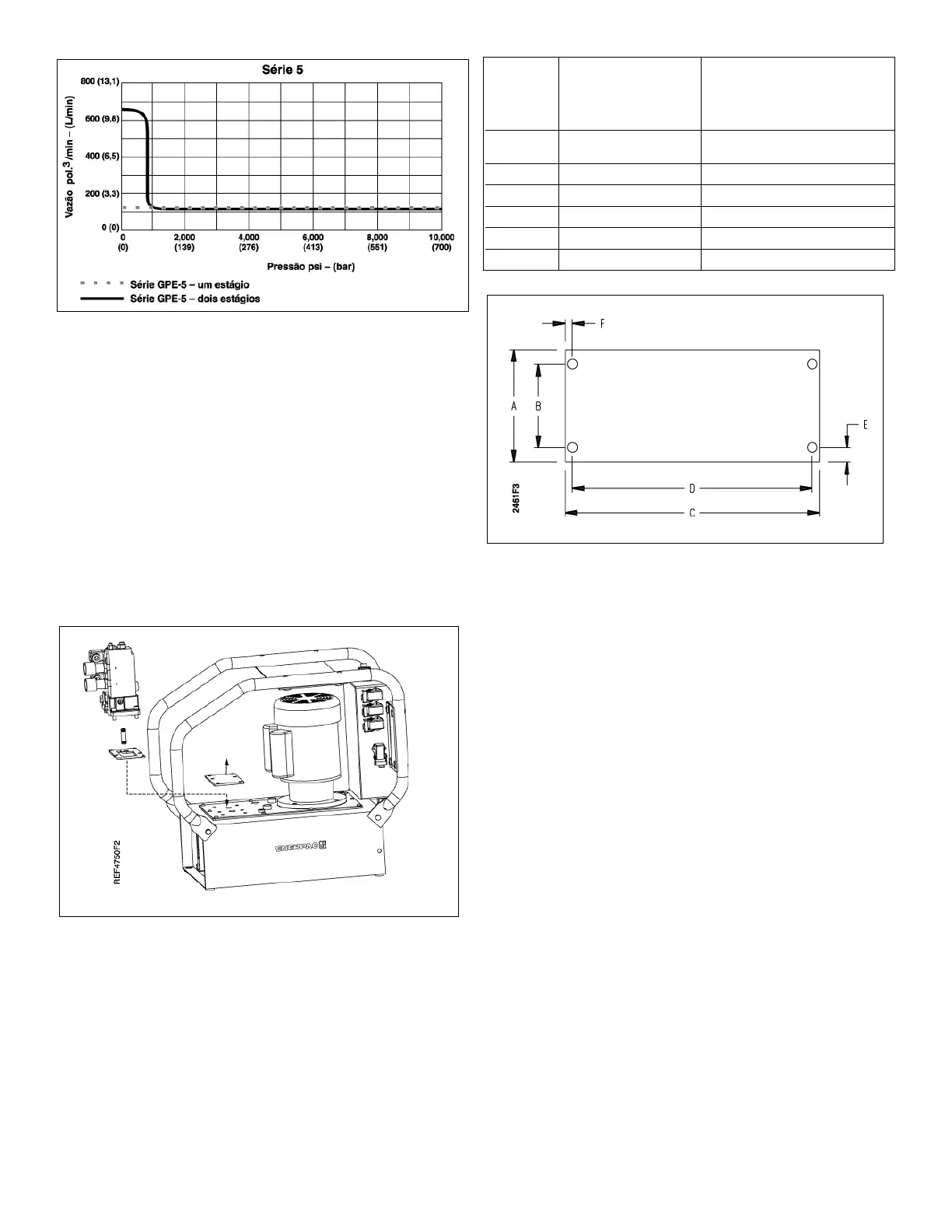

3.2 Tabelas de Vazão – a 60 HZ (Figura 1)
4.0 INSTALAÇÃO
Ao instalar a bomba, verifique que o fluxo de ar ao redor do
motor e da bomba não está obstruído. Mantenha o motor limpo
para assegurar o resfriamento máximo durante a operação.
4.1 Montagem da Válvula (Figura 2)
1. Remova a placa.
2. Coloque os anéis tipo O-ring e as arruelas de apoio no
conector.
3. Coloque a gaxeta, o conjunto de conectores e o conjunto de
válvulas na bomba. Não danifique os anéis tipo O-ring ao
instalar o conector.
Figura 2
4.2 Montagem da Bomba
Para montar a bomba em uma superfície fixa, são fornecidos
quatro apoios rosqueados M12 x 1.75. Veja a Figura 3 para as
dimensões de montagem.
2.5 Gal. 5, 10 Gal. (20 L, 40 L)
(5 L, 10 L) in. (cm)
in. (cm)
A 8.75 (222) 13.75 (349)
B 6.60 (165) 12.25 (311)
C 19.88 (505) 19.88 (505)
D 18.72 (475) 18.72 (475)
E 1.13 (29) .75 (19)
F .58 (15) .58 (15)
Figura 3
4.3 Ligações Elétricas
QUALQUER INSTALAÇÃO OU MODIFICAÇÃO DEVE SER
REALIZADA POR UM TÉCNICO EM ELETRICIDADE
QUALIFICADO. TRABALHE SEMPRE DE ACORDO COM AS
LEGISLAÇÕES LOCAL E NACIONAL DE INSTALAÇÃO
ELÉTRICA.
1. Antes de iniciar qualquer operação, certifique-se de que a
energia elétrica está desligada.
2. Os sistemas de desligamento e proteção de linha são
fornecidos pelo usuário. A proteção da linha será de 115% do
valor de amperagem do motor, na carga total.
3. Para maiores informações, consulte as plaquetas da bomba,
do motor e do esquema elétrico fixados na parte interna da
caixa de ligações elétricas (quando necessário).
4.4 Acessórios
O trocador de calor, o sensor de pressão, o controle remoto, os
solenóides (A) e (B) são fornecidos com conectores que se
engatam nas respectivas tomadas localizadas na caixa de
ligações elétricas. (Figura 4). A chave de pedal se conecta na
tomada de controle remoto.
4.5 Tampa do Respiro (Veja Figura 5)
Para o transporte, um plugue (A) é instalado na entrada de
abastecimento, na parte superior do reservatório. Substitua a
tampa de transporte pela tampa de respiro (B).
Figura 1c
