41

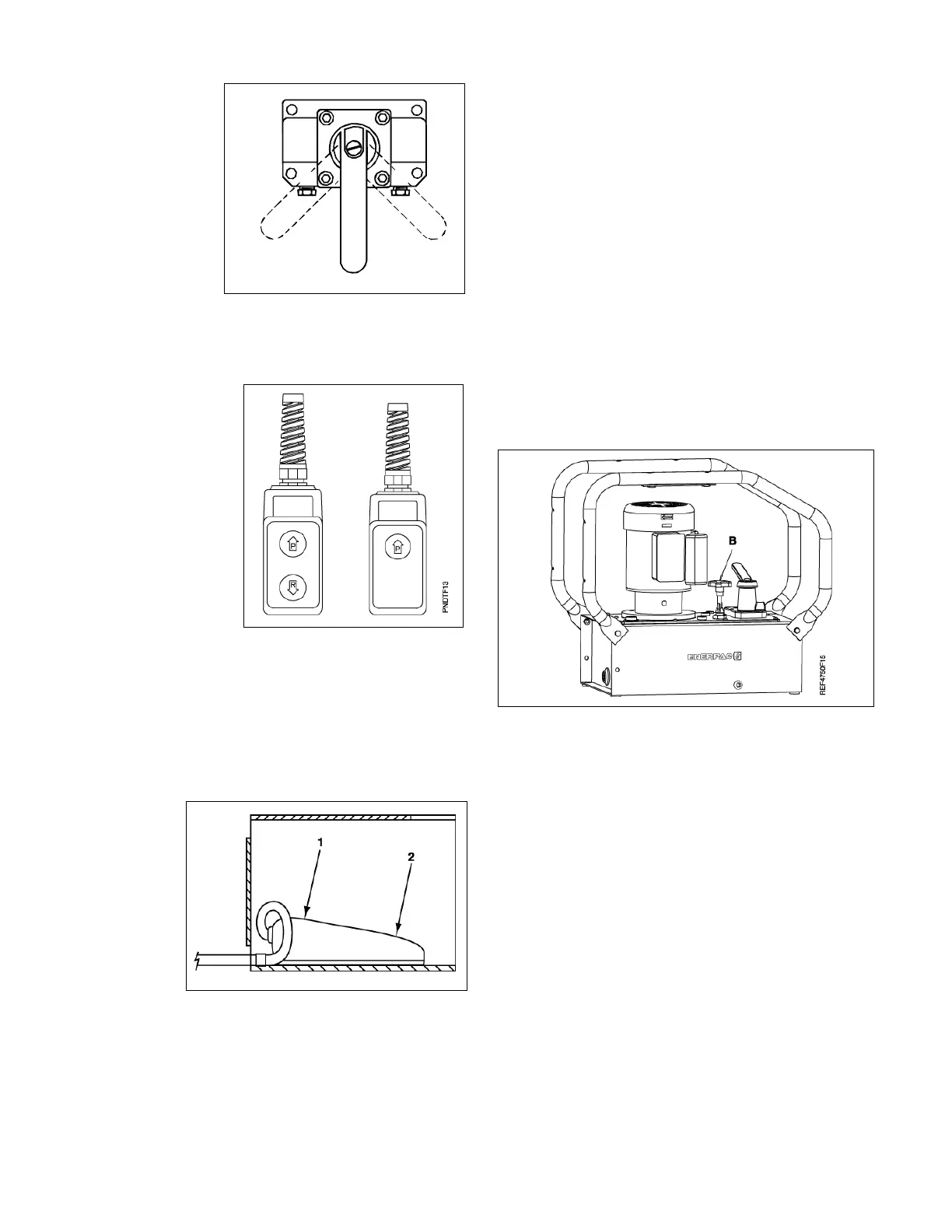

VM-3, VM-3L, VM-4, VM-4L (Veja Fig. 10)
1. Avanço
2. Retração
3. Neutro
Controle remoto das válvulas VSP3-24 e VSP4-24 (Veja
Fig. 11)
1. P = Pressão
2. R = Retração
Controle remoto da válvula de descarga (um botão,
figura 11)
A bomba funciona e o cilindro avança quando o botão é
apertado.
Ao soltar o botão, a bomba desliga e o cilindro retorna
automaticamente.
Chave de Pedal
(ver Figura 12)
1. Avanço
2. Retração
5.2 Bombas com sensor de pressão (opcional)
Estas bombas desligam automaticamente ao atingir uma
determinada pressão e ligam quando a pressão cai. Para o
ajuste da pressão desejada, siga os seguintes passos:
1. Solte o parafuso trava com uma chave Allen nº 10.
2. Usando uma chave de fenda, gire o parafuso de ajuste nos
sentidos horário e anti-horário, para, respectivamente,
aumentar ou diminuir os valores de pressão de acionamento.
3. Aperte o parafuso trava.
4. As bombas com sensor de pressão são fornecidas com
manômetro e com válvula manual para que o(s) cilindro(s)
avance(m) ou retorne(m).
5.3 Ajuste da Válvula de Alívio
As bombas Hushh
®
são equipadas com uma válvula de alívio,
que pode ser ajustada pelo usuário. (Veja (B), Figura 13.) O
ajuste pode ser feito conforme segue:
1. Solte a porca borboleta.
2. Instale um manômetro na bomba.
3. Ligue a bomba para permitir o aquecimento do óleo.
4. Acione a bomba para verificar o ajuste de pressão. As bombas
com sensor de pressão são fornecidas com manômetro e com
válvula manual para que o(s) cilindro(s) avance(m) ou
retorne(m). Acione a válvula para gerar pressão no sistema.
Gire a válvula no sentido anti-horário para diminuir a pressão,
ou no sentido horário para aumentar a pressão.
NOTA: Para obter um ajuste mais preciso, diminua a pressão
até um ponto abaixo do desejado e depois, vagarosamente,
aumente-a até atingir a pressão pré-estabelecida.
Figura 13
5. Coloque a válvula na posição neutro, permitindo que a
pressão do sistema retorne a 0 psi.
6. Verifique novamente o ajuste final, acionando a válvula
direcional e pressurizando o sistema.
7. Aperte a porca borboleta ao atingir a pressão desejada.
6.0 MANUTENÇÃO
IInspecione freqüentemente todos os componentes do sistema,
verificando a existência de vazamentos ou danos. Repare ou
substitua componentes danificados.
6.1 Verifique o nível do óleo
Verifique o nível de óleo, antes de iniciar a operação e adicione,
caso necessário, removendo a tampa do respiro. Certifique-se
de que todos os cilindros estão retraídos, antes de adicionar
óleo no reservatório.
6.2 Troca de óleo e limpeza do reservatório
Esvazie completamente e limpe o reservatório a cada 250 horas,
ou com maior freqüência, caso seja utilizado em ambientes sujos.
NOTA: Este procedimento exige que a bomba seja retirada do
reservatório. Trabalhe sobre uma bancada limpa e descarte
adequadamente o óleo usado.
