6
IMPORTANT: Ne pas soulever le matériel
hydraulique en saisissant ses tuyaux ou ses
raccords articulés. Utiliser la poignée de trans-port
ou procéder d’une autre manière sûre.
ATTENTION: Garder le matériel hydraulique à
l’écart de flammes et d’une source de chaleur.
Une forte température amollira les garnitures et les
joints et provoquera par conséquent des fuites. La chaleur
aaiblit également les matériaux et les garnitures du tuyau.
Pour une performance maximale, ne pas exposer le
matériel à une température supérieure ou égale à 65 °C [150 °F].
Protéger tuyaux et vérins de projections de soudure.
DANGER: Ne pas manipuler les tuyaux sous
pression. L’huile sous pression qui risque de s’en
échapper peut pénétrer dans la peau et provoquer
des blessures graves. En cas d’injection d’huile sous la
peau, contacter immédiatement un médecin.
AVERTISSEMENT: Utiliser des vérins hydrauliques
uniquement dans un système couplé. Ne jamais
utiliser un vérin en présence de raccords
déconnectés. La surcharge du vérin peut avoir des eets
désastreux sur ses composants, qui peuvent causer des
blessures graves.
®
AVERTISSMENT : S’assurer de la stabilité de
l’ensemble avant de lever une charge. Le vérin
doit être placé sur une surface plane capable de
supporter la charge. Lorsqu’applicable, utiliser une
base de vérin pour accroître la stabilité. Ne pas souder ou
modifier le vérin de quelque façon que ce soit pour y fixer
une base ou un autre dispositif de support.
Éviter les situations où les charges ne sont pas
directement centrées sur le piston du vérin. Les
charges décentrées imposent un eort considérable
au vérins et pistons. En outre, la charge risque de glisser ou
de tomber, ce qui crée un potentiel de danger.
Répartir la charge uniformément sur toute la surface
d’appui. Toujours utiliser un coussinet d’appui si
des accessoires non filetés sont utilisés.
IMPORTANT: Le matériel hydraulique doit
uniquement être réparé par un technicien
hydraulique qualifié. Pour toute réparation,
contacter le centre de réparation ENERPAC agréé le plus
proche. Pour assurer la validité de la garantie, n’utiliser que
de l’huile ENERPAC.
AVERTISSEMENT: Remplacer immédiatement les
pièces usées ou endommagées par des pièces
ENERPAC authentiques. Les pièces de qualité
standard se casseront et provoqueront des blessures et
des dégâts matériels. Les pièces ENERPAC sont conçues
pours’ajuster parfaitement et résister à de fortes charges.
PRÉCAUTION: Toujours porter la pompe par son
levier. Si la pompe est portée par le flexible, le
flexible ou la pompe risque d’en sourir.
3.0 DESCRIPTION
P-392FP à deux vitesses par vérins de simple eet. Valve
de pression interne, protège des surcharges. Voir figure
page 6 pour le dimensions et figure 2 pour le specifications.
187 mm [7.36"]
52 mm [2.04"]
3/8"-18 NPT
433 mm [17.05"]
193 mm [7.60"]
600 mm [23.6 inch]
504 mm [19.8"]
30 mm [1.18"]
Valve de
décharge

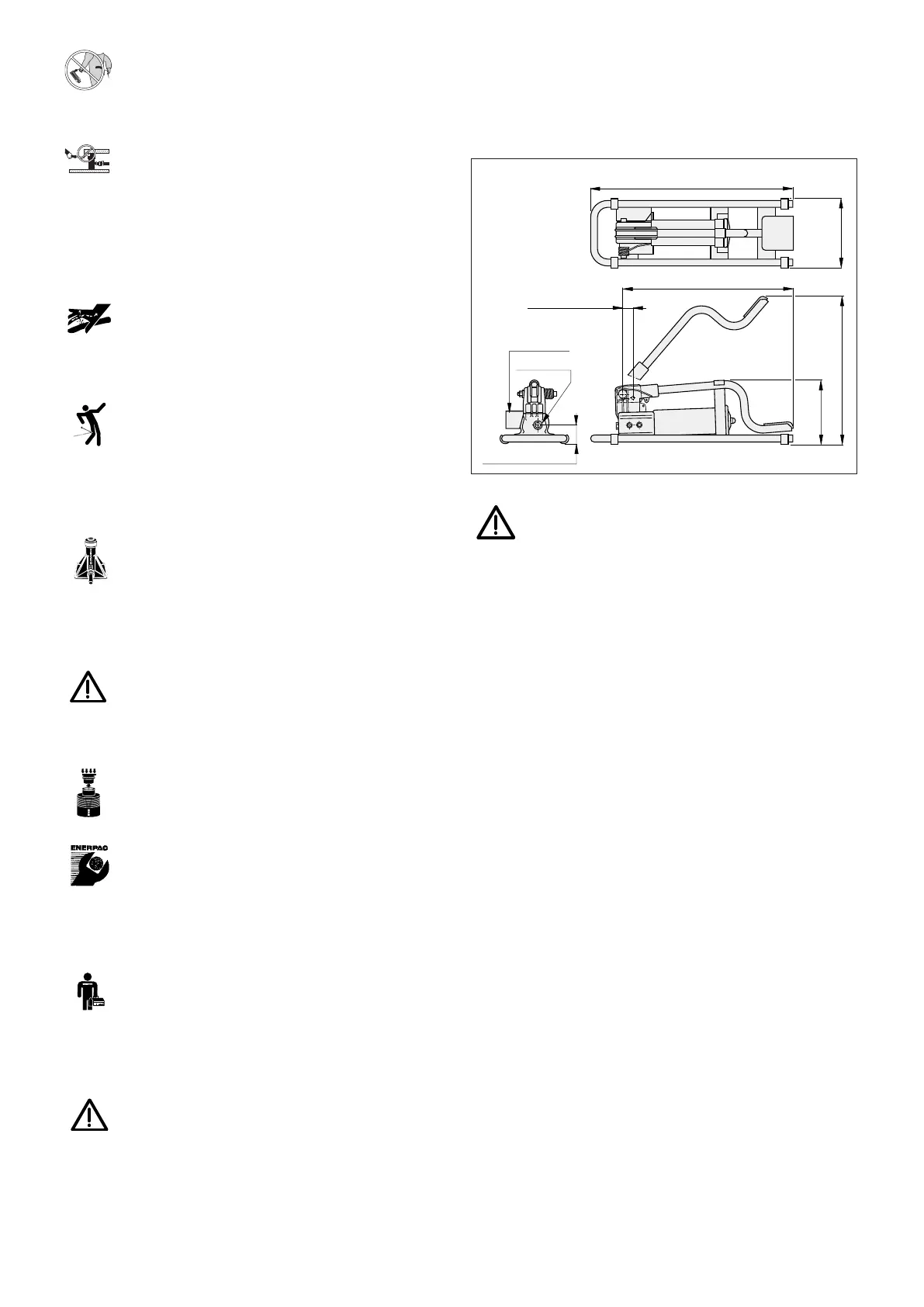

Figure 1
AVERTISSEMENT: Ces pompes fonctionnent
avec un réservoir non aéré. Si le réservoir est
soumis à une pression élevée, le carter risque
d’éclater et de causer des blessures et (ou) des dégâts
matériels. NE JAMAIS essayer de renvoyer au réservoir
plus d’huile qu’il ne peut en contenir.
4.0 INSTALLATION
4.1 Raccordement de la pompe
1. Visser le flexible dans l’orifice de la pompe. Entourer le
raccord de flexible de 1 1/2 tour de ruban Téflon
(ou utiliser un matériau d’étanchéité qui convient), en ne
couvrant pas le premier filet afin d’éviter que des
lambeaux de ruban pénètrent dans le circuit hydraulique
et causent des dégâts. Couper les parties qui dépassent.
2. Par mesure de prudence et pour permettre de surveiller
la pression plus aisément, poser un manomètre sur la
conduite sortant de la pompe.
3. Raccorder le ou les flexibles au vérin ou outil.
NOTE : Dans le cas des vérins à simple eet, brancher un
flexible entre la pompe et le vérin. Pour les vérins à
double eet, raccorder deux flexibles. Connecter un
flexible entre l’orifice de pression de la pompe et l’orifice
de pression du vérin. Brancher l’autre entre l’orifice de
rentrée de la pompe et l’orifice de rentrée du vérin.
4.2 Aération de la pompe
Ces pompes fonctionnent avec un réservoir non aéré. Si le
réservoir est soumis à une pression élevée, le carter risque
d’éclater et de causer des blessures et (ou) des dégâts
matériels. NE JAMAIS essayer de renvoyer au réservoir plus
d’huile qu’il ne peut en contenir.
