14
15

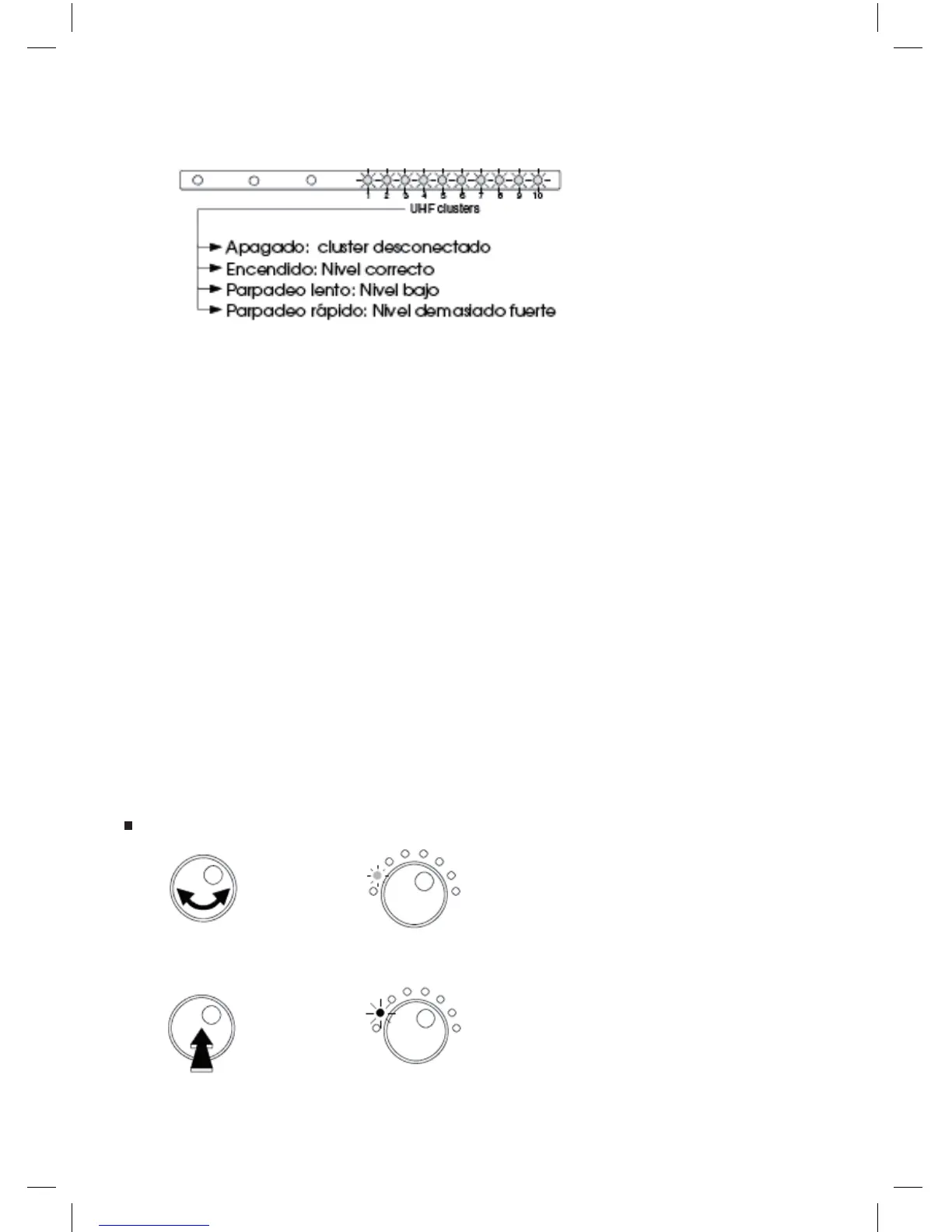

- El LED de cada cluster muestra el estado de la ecualización.
Notas:
- El ajuste automático ja el nivel de salida del cluster a 100 dBμV (para una señal de entrada entre 50
y 80 dBμV).
Si el nivel de entrada es inferior a 50 dBμV, el LED parpadeará lentamente después del procedimiento
de ajuste automático.
Si el nivel de entrada es mayor a 80 dBμV, el LED parpadeará rápidamente.
Reajustar el nivel de entrada (atenuación o ganancia) si fuera necesario.
- El atenuador general se ja a 0 dB después del ajuste automático.
Se puede reajustar en un rango de -9 a +10 dB para obtener un nivel de salida entre 91 y 110 dBuV
(ver “Ajuste general del nivel de UHF).
- El nivel de cada cluster se puede ajustar de forma independiente (ver “Ajuste manual del nivel”)
IMPORTANTE: La indicación de los 10 LEDs no cambiará después del ajuste manual de los clusters.
Cuando el nivel de los clusters ha sido ecualizado individualmente, el nivel general de las señal de UHF
(clusters y parte de la entrada VHF-UHF) pueden ser ajustados en pasos de 1 dB desde +10 dB hasta -9
dB.
AJUSTE GENERAL DEL NIVEL DE UHF:
Seleccione todos los clusters y VHF-UHF.
- Gire el botón para seleccionar el modo Select Filter (Selección Filtro).
El LED está VERDE.
- Presione el botón para entrar en el modo seleccionado.
El LED está ahora ROJO.
Select
Filter
Select
Filter
