Replacement Parts
Throttle/Clutch Assembly
4
4-9 G1597doc091819 Replacement Parts
G15

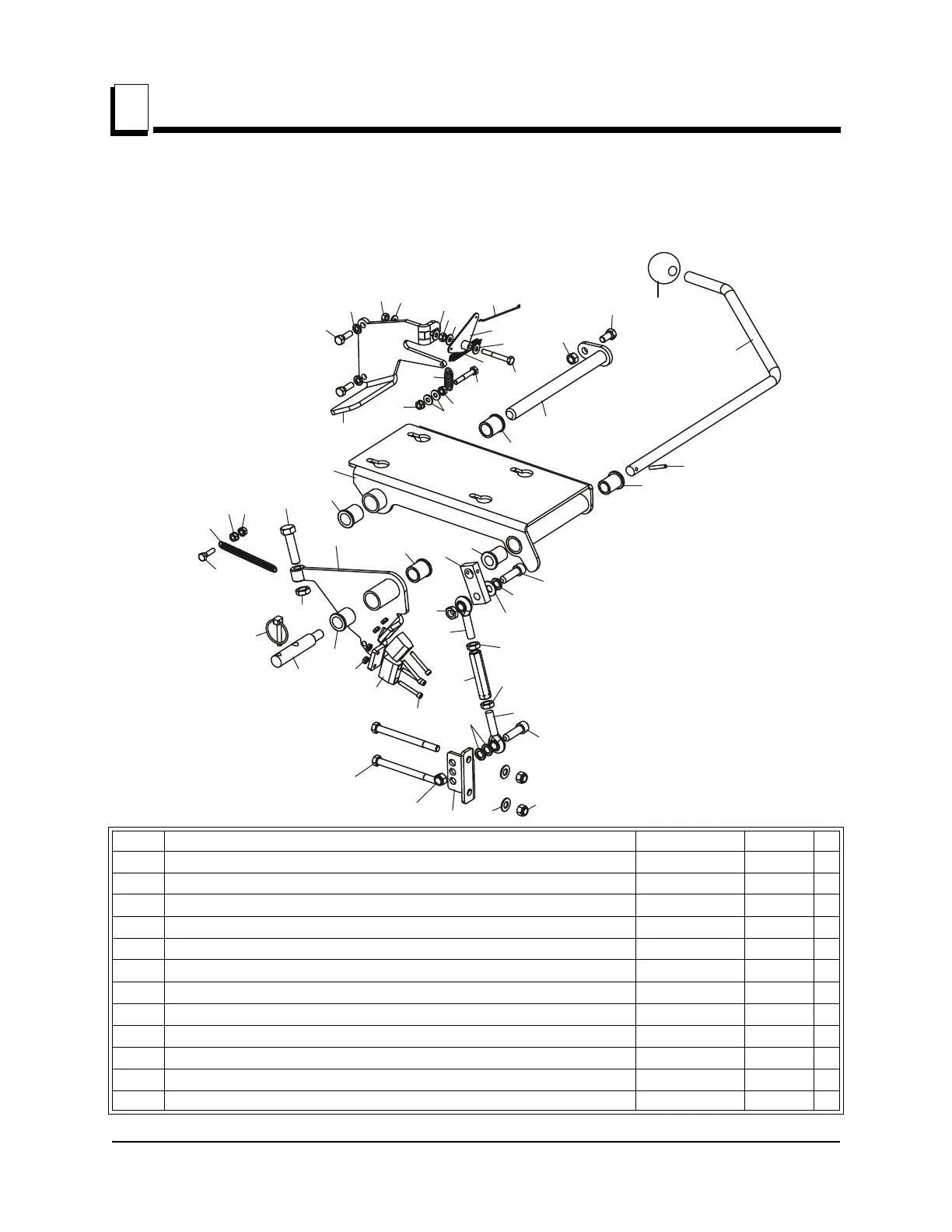

4.5 Throttle/Clutch Assembly
LT15 Rev. D4.00 - D7.00
REF DESCRIPTION ( Indicates Parts Available In Assemblies Only) PART # QTY.
1 PLATE, BRAKE ACTUATOR 016470 1
2 BOLT, 5/16-24 X 1” HEX HEAD F05006-11 2
3 WASHER, 5/16” SPLIT LOCK F05011-13 2
4 NUT, 1/4-20 SWAGED F05010-21 2
5 WASHER, 1/4” SAE FLAT F05011-11 6
6 PIVOT WELDMENT, THROTTLE LT15 016503 1
7 SPRING, 3/8” X 3“ EXTENSION 014818 1
8 WIRE, THROTTLE LT15 014826 1
9 BOLT, 1/4-20 X 2” HEX HEAD GRADE 5 F05005-125 1
10 SCREW, 1/4-20 X 1 3/4” HEX HEAD CAP F05005-4 1
11 NUT, 1/4-20 KEPS F05010-9 2
12 KNOB, 5/8-18 PLASTIC ROUND P04211 1
4
4
3
5
5
5
5
45
5
6
7
8
2
1
15
16
16
15
10
11
13
14
16
16
22
21
20
18
17
42
43
46
44
11
11
41
40
39
150080B
36
38
37
35
24
25
28
23
30
31
32
33
34
26
29
27
20
19
12
11
9
29
