Appendix B: Cables and Pinouts
Twisted-Pair Cable Assignments
For 10/100BASE-TX connections, a twisted-pair cable must have two pairs of wires.
Each wire pair is identified by two different colors. For example, one wire might be green
and the other, green with white stripes. Also, an RJ-45 connector must be attached to
both ends of the cable.

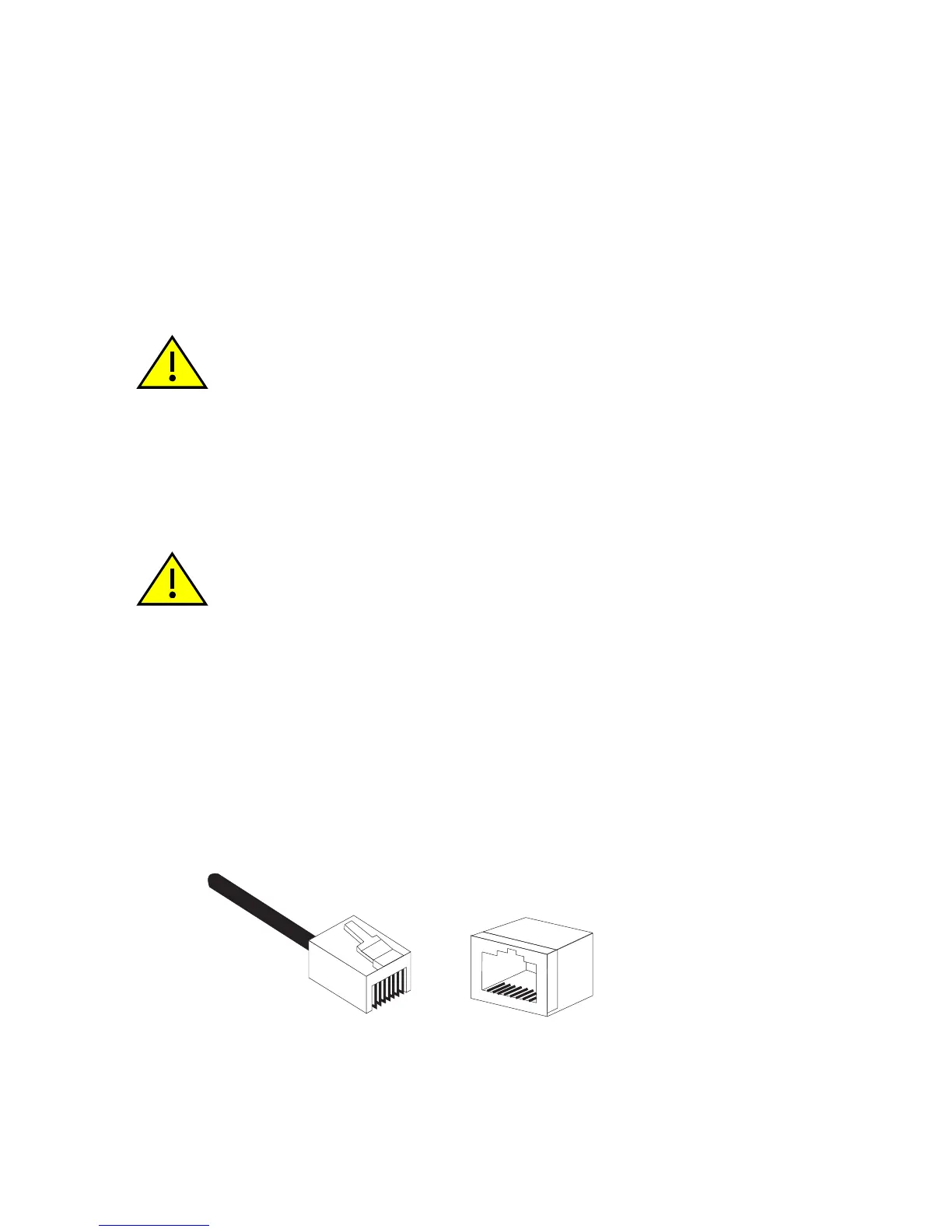

The following figure illustrates how the pins on the RJ-45 connector are numbered. Be
sure to hold the connectors in the same orientation when attaching the wires to the pins.
Caution: DO NOT plug a phone jack connector into the RJ-45 port. Use only
twisted-pair cables with RJ-45 connectors that conform with FCC standards.
Advertencia: NO conecte un terminal de teléfono al puerto RJ-45. Use sólo
cable de par trenzado con terminales RJ-45 que cumplan con los
estándares de la FCC.
Achtung: Verbinden Sie keine Telefonkabel mit dem RJ-45-Anschluss.
Verwenden Sie ausschließlich verdrillte Kabel mit RJ-45-Anschlüssen, die
den FCC-Standards entsprechen.
Caution: Each wire pair must be attached to the RJ-45 connectors in a
specific orientation. (See “Straight-Through Wiring” on page B-3 and
“Crossover Wiring” on page B-3 for an explanation.)
Advertencia: cada cable de par trenzado debe conectarse con un terminal
RJ-45 de acuerdo a una orientación particular. (Vea la sección
Straight-Through Wiring y Crossover Wiring para una explicación.)
Achtung: Jedes Kabelpaar muss in einer bestimmten Ausrichtung mit den
RJ-45-Anschlüssen verbunden werden. Weitere Informationen hierzu finden
Sie unter „Straight-Through Wiring“ (Standard-Verkabelung) und „Crossover
Wiring“ (Crossover-Verkabelung).
