Figure 1: Taille de découpe
*Min. 3’
**Max. 7’
*La hauteur verticale minimale
est mesurée à partir de la ligne
centrale du collet d’admission
** La hauteur verticale maximale
est mesurée à partir de l’axe du
collet d’échappement.
Remarque: le col-
lier d’admission
est plus proche de
l’arrière du foyer
Installation Initiale
INSTALLATEURS QUALIFIÉS

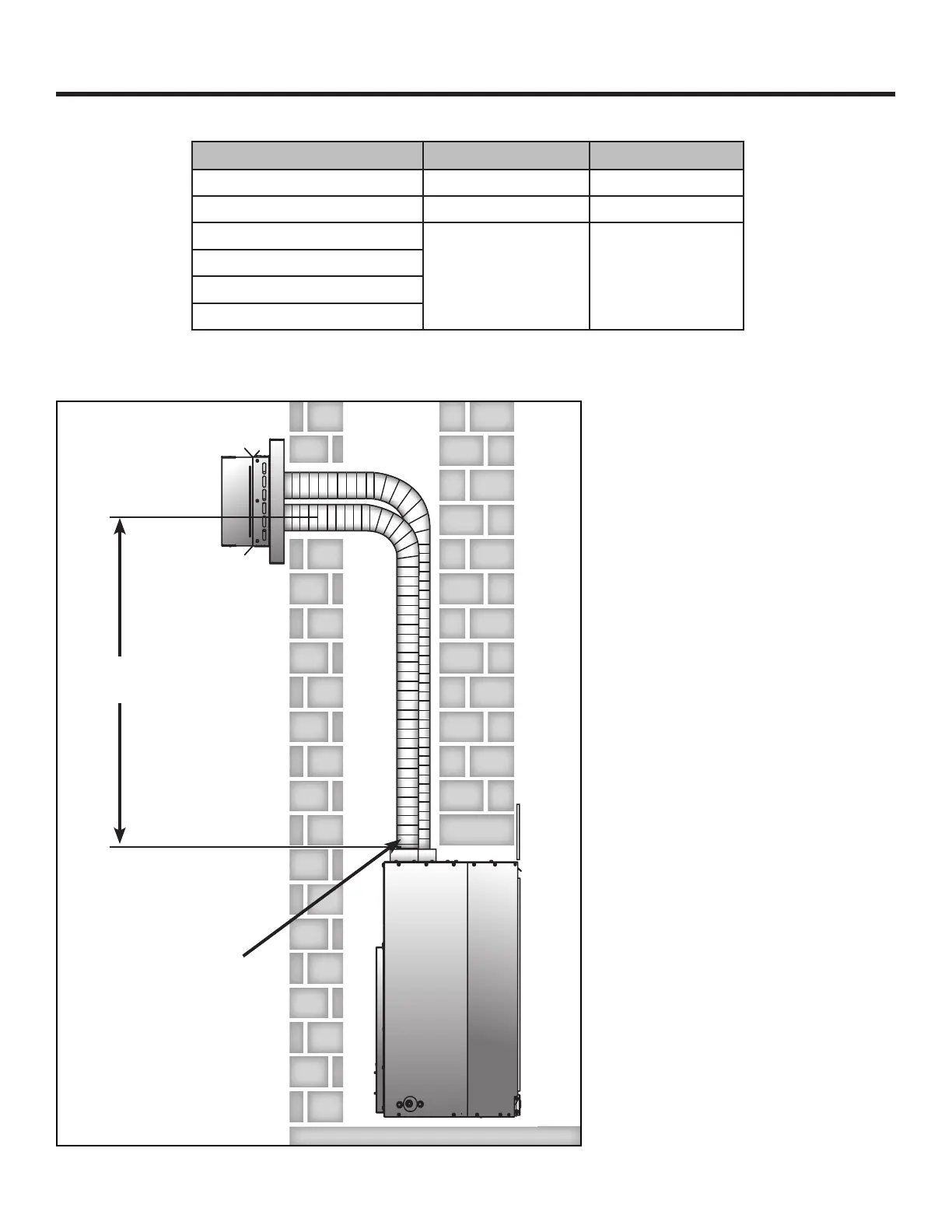

Figure 3: Ventilation minimum et maximum
Étape 10:
Procédez à une installation
régulière pour le modèle
donné, comme indiqué dans
le manuel du propriétaire.
modèle de cheminée minimum maximum
Q1G / Q1GI / Q1L / Q1LI 3’ [0.9m] 5’ [1.5m]
Q1C / Q1CI 5’ [1.5m] 7’ [2.1m]
E30 / E30I / E30G / E30GI
6’ [1.8m] 7’ [2.1m]
E33 / E33I / E33G / E33GI
EX32
EX35
Tableau 1: longueurs d’évent requises
