2.0 TECHNISCHE DATEN
Spitzenhöhe : 65 mm
Spitzenentfernung : 300 mm
Morce Kode Spitzen : MC 1
Drehdurchmesser über dem Bett : 130 mm
Drehdurchmesser über dem Support : 62 mm
Bereich des Quersupportes : 80 mm
Bereich des Längssupportes : 55 mm
Spindeldurchmesser : MC 2
Spindelgeschwindigkeiten : 250, 500, 1000 und 2000 UpM
Gewindeschneiden Metrisch : 0,2 - 3 mm (18 Masse)
Gewindeschneiden Whitworth : 11 - 24 (10 Masse)
Längssupport Geschwindigkeit : 0,096 mm 0-16 mm/UpM
Drehbankspitzenbereich : 40 mm
Motor : 0,25 kW/230 volt
Zubehör : Wechselzahnräder, Aufspannfutter-
und Meißenhalterschlüsse., Klauen,
usw.
Abmessungen (LxBxH) mm : 900 x 380 x 360
Nettogewicht : 62 Kg
Bruttogewicht : 75 Kg
Bestellnummer : 79525
3.0 ANTRIEBSSYSTEM

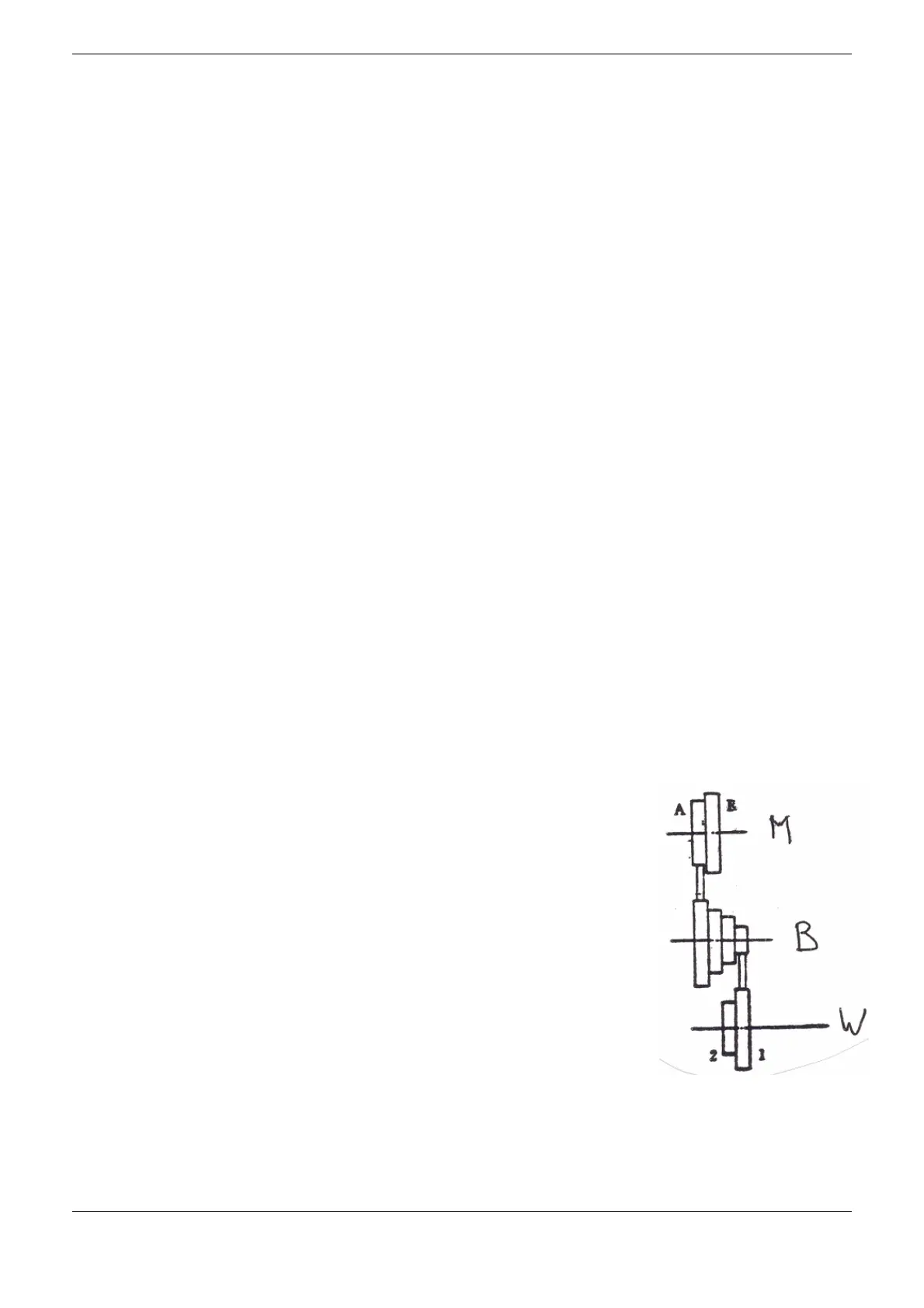

1. Antriebssystem Fig. 2 Hauptspindel
Der 4-teiligen Keilriemen der Pulley
zwischen der Hauptachsenpulley und
der Motorpulley wird durch einen Keilriemen
angetrieben. Dieser hat folgende Geschwindigkeiten
(siehe Tabelle, Fig. 2):
A: 1; 250 UpM (Keilriemen auf A und Keilriemen auf 1)
A: 2; 500 UpM (Keilriemen auf A und Keilriemen auf 2)
B: 1; 1000 UpM (Keilriemen auf B und Keilriemen auf 1)
B: 2; 2000 UpM (Keilriemen auf B und Keilriemen auf 2)
2. Stromversorgung des Längssupportes
Die automatische Stromversorgung des Längssupportes wird aktiviert mittels der
Kupplung am Ende der Spindel auszuschalten. Für Einstellungen siehe Tabelle 1
Seite 29.
