2.0 TECHNISCHE GEGEVENS
Centerhoogte : 65 mm
Max. afstand tussen de centers : 300 mm
Morce code center : MC 1
Draaidiameter over het bed : 130 mm
Draaidiameter over het support : 62 mm
Bereik van het dwars-support : 80 mm
Bereik van het langs-support : 55 mm
Spindeldoorlaat : MC 2
Spindelsnelheden (omw./min.) : 250, 500, 1000 en 2000
Draadsnijden metrisch : 0,2 - 3 mm (18 maten)
Draadsnijden Whitworth : 11 - 24 (10 maten)
Langs-supportsnelheid : 0,096 mm 0-16 mm/rpm
Centerbereik : 40 mm
Motor : 0,25 kW/230 volt
Toebehoren : wisselwielen, klauwen, klauwplaat- en
beitelhoudersleutel
Afmetingen (lxbxh) mm : 900 x 380 x 360
Nettogewicht : 62 kg
Bruttogewicht : 75 kg
Bestelnummer : 79525
3.0 AANDRIJFSYSTEEM

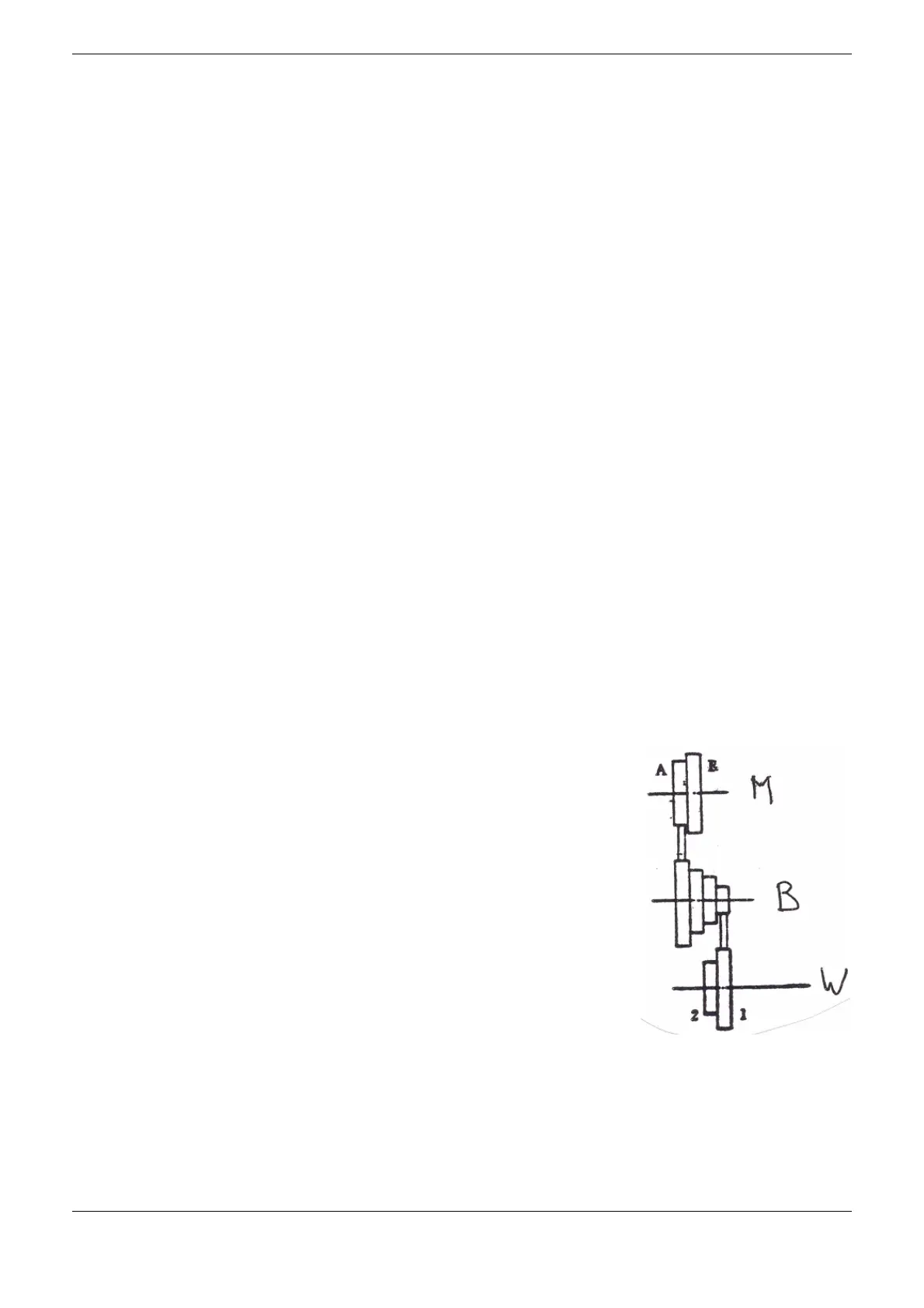

1. Aandrijfsysteem Fig. 2 Hoofdspindel
De 4-delige V-snaar pully tussen de
hoofdaspully en de motorpully wordt
aangedreven door eem V-snaar, welke
de volgende snelheden geeft volgens
tabel van fig. 2.
A: 1; 250 omw./min.(V-snaar op A en V-snaar op 1)
A: 2; 500 omw./min.(V-snaar op A en V-snaar op 2)
B: 1; 1000 omw./min.(V-snaar op B en V-snaar op 1)
B: 2; 2000 omw./min.(V-snaar op B en V-snaar op 2)
2. Voeding langssupport
De automatische voeding van het langssupport wordt geactiveerd door de
koppeling op het eind van de spindel in of uit te schakelen. Voor instellingen zie
tabel 1.
