4
Läs noga igenom den här anvisningen innan regulatorn tas i drift!
Serie 90C regulator ska användas för väderleksstyrd reglering av golv- eller radiator-
värmekretsar. Beroende på utetemperaturen så varierar bör-framledningstemperaturen
som räknats fram av regleringen. Därmed hamnar shuntventilen i korrekt position.
Förutom att ställa in värmekurvan kan man även ställa in dagskorrigering, nattsänkning
och komforttemperaturhöjning. På så sätt kan regleringen anpassa sig efter lokala
förutsättningar och personliga önskemål.
Med den valfritt, anslutningsbara rumsgivaren kan man bekvämt och enkelt påverka
framledningstemperaturen.
Den 2x16-siffriga LCD-textdisplayen med belysning och strömsparläge visar aktuella
temperaturer och driftstillstånd. Med hjälp av de tre knapparna, vars funktion visas i
displayen, gör man inställningar.
Lysdioden blinkar för att indikera ett fel eller ett speciellt driftstillstånd, vilket dessutom
kan visas i displayen som ren text. Den röda lysdioden är släckt i normalt driftläge.
Position och rörelseriktning går enkelt och översiktligt att känna igen på den röda ställ-
skivan med pilmarkeringar.
Eftersom serie 90C regulator kommer i ett utförande där kabeldragningen redan är
gjord har man minimerat monteringsinsatsen och risken för installationsfel. Regulatorn
sätts helt enkelt på aktuell ESBE-ventil enligt anvisning. Montagesatser för andra ventil-
fabrikat och för shuntventiler inbyggda i pannor kan beställas separat.
Basenhet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Regulator i plasthölje,
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . försedd med förmonterade nät- och givarkablar
Försörjning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 230 V / 50 Hz +/- 10%
Egenförbrukning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 VA
Bryteffekt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .450 VA för cirkulationspump, 2A
Ställmotor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15 Nm, drifttid 120 s / 90°
Givare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Temperaturgivare typ KTY 81-210
Temperaturområde framledningsgivare . . . . . . . . . . . . . . . . . . . . . . . . . . . .0 till 105°C
utegivare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -50 till +70°C
Skydsklass . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP 54, enligt DIN 40050 CE
Mått (approx.):
Höjd. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95 mm
Bredd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135 mm
Djup. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85 mm
Omgivningstemperatur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 till 40°C max
Regulator Serie 90C
Tekniska data, serie 90C

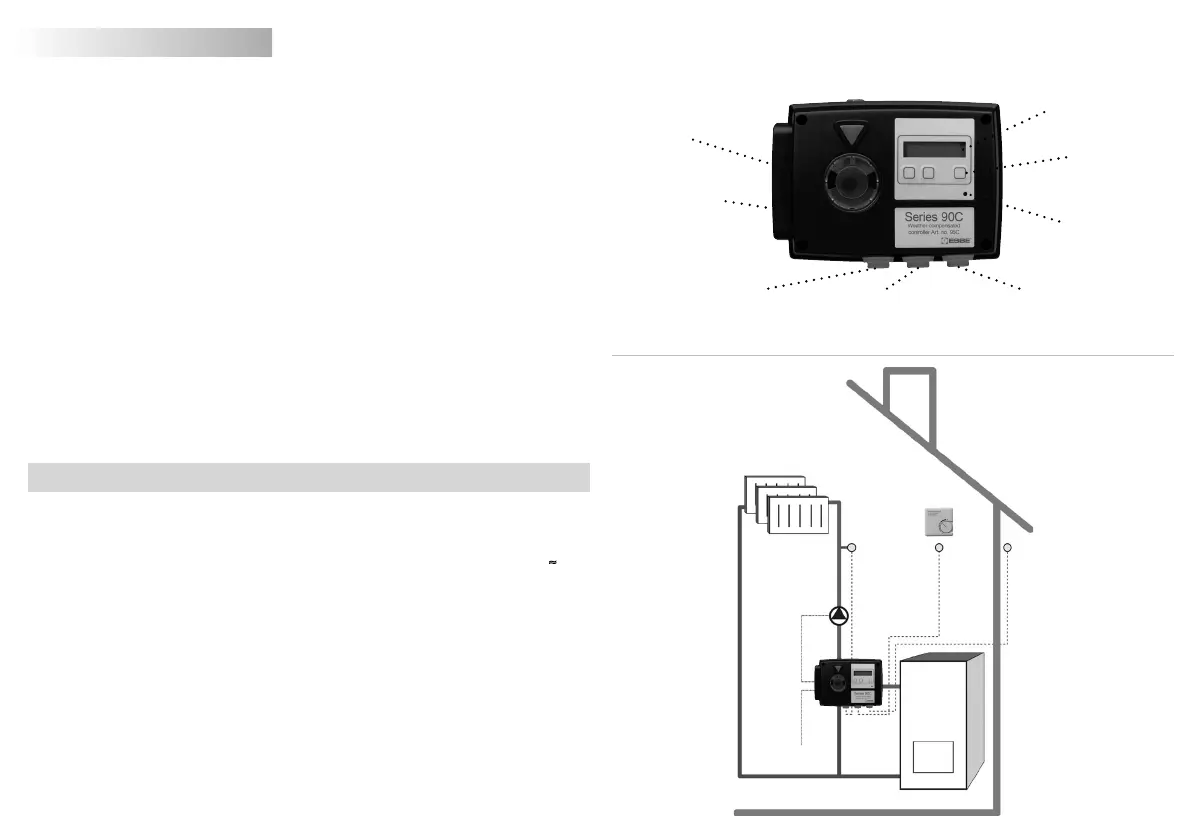

2x16-siffrig, upplyst
LCD-textdisplay
Självförklarande
anvisning via
3 st ”Softkeys”
Funktionskontroll
med statusvisning
via lysdioder
0,5 m kabel
för pump,
förmonterad
1,5 m nätanslut-
ningskabel med
jordad kontakt
färdig att ansluta
15 m kabel
för utegivare
Möjligt att
ansluta
rumsgivare
Framlednings-
givare med 1,0 m
kabel ansluten
Fram-
lednings-
givare
Ute-
givare
Rums-
givare
Nät
230 VAC
Pump
230 VAC
