7

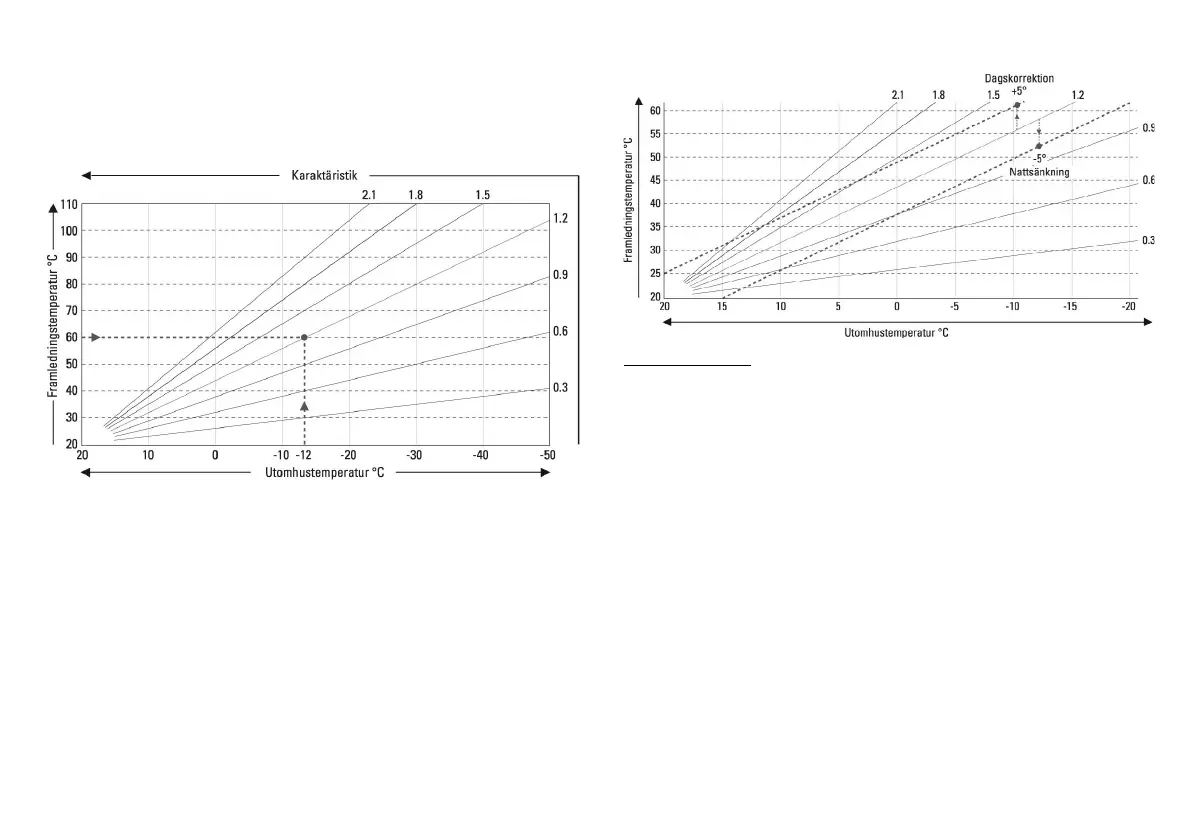

ende diagram visar inflytandet från den valda värmekurvans stigning på värmekretsens
bör-framledningstemperatur.
Den riktiga kurvan bestäms då man fastställer skärningspunkten för den beräknade,
maximala framledningstemperaturen (utläggningstemperatur) vid dimensionerande
utetemperatur (DUT).
Exempel: Skärningspunkten för anläggningens dimensionerande utetemperatur -12°C
och en framledningstemperatur på 60°C ger en stigning på 1,2 som inställningsvärde.
Dagskorr. 5K (inställningsområde 0...50K)
Genom dagskorrigeringen görs en parallellförskjutning av värmekurvan under dagdrifts-
tiderna, eftersom det kan förekomma att byggnaden inte värms upp optimalt vid den
inställda kurvan beroende på utetemperaturen.
Vid en kurva som inte är optimerad hamnar man ofta i följande situation:
vid varmt väder – rummet är för kallt
vid kallt väder – rummet är för varmt
I sådana fall minskar man stegvis kurvans stigning med 0,2 punkter och ökar dagskor-
rigeringen till 2-4 °C. Detta förlopp kan upprepas flera gånger vid behov.
Komforthöjn. från (inställningsområde off...10K)
Vid dagdriftstider med aktiverad komforthöjning adderas detta värde med dagskorrige-
ringen av värmekurvan för att uppnå en högre temperatur i rummet.
Nattsänkn. -2K (inställningsområde +10...-30K)
Om man ställer in ett negativt värde för nattsänkningen minskas framledningstempe-
raturen för den inställda kurvan under de tider då anläggningen inte körs i dagdrift.
Framförallt på natten, men även på dagen när ingen är hemma, blir rumstemperaturen
lägre och på så sätt spar man energi.
Exempel: En dagskorrigering på +5K och en nattsänkning på -2K ger en bör-framled-
ningstemperatur reducerad med 7°C vid nattdrift.
Meny “04 Driftsätt”
I den här menyn kan regulatorn kopplas över från automatik till obegränsad dag-, obe-
gränsad natt-, från-, manuell eller börvärdesdrift.
Auto = Automatdrift
Regulatorn arbetar i normaldrift med den beskrivna funktionen.
O-dag = obegränsad dagdrift
Regulatorn arbetar ständigt i dagsprogrammet med den inställda dagskorrigeringen.
De valda drifttiderna spelar ingen roll. Om detta driftsätt är aktiverat visas tillfälligt anvis-
ningen ”obegränsad dagdrift” i displayen.
O-natt = obegränsad nattdrift
Regulatorn arbetar ständigt i nattprogrammet med den inställda nattsänkningen. De
valda drifttiderna spelar ingen roll. Om detta driftsätt är aktiverat visas tillfälligt anvis-
ningen ”obegränsad nattdrift” i displayen.
Från = Regleringsfunktionen avstängd
Samtliga regleringsfunktioner stängs av. Om detta driftsätt är aktiverat visas tillfälligt
anvisningen ”driftsätt FRÅN” i displayen och den röda LED-lampan blinkar som varning.
Man. = manuell drift (se avsnitt Manuell nöddrift)
Samtliga regleringsfunktioner stängs av och cirkulationspumpen är inkopplad. Ventilen
kan kopplas till eller från med hjälp av knapptryckning. Den aktuella framledningstem-
peraturen visas i displayen. I manuell drift blinkar den röda LED-lampan som varning.
Efter att man har lämnat menyerna kopplar regulatorn över till det driftsätt som valdes
senast.
Börvärde = Reglering av fastställt börvärde
Observera: Den normala regleringsfunktionen kopplas från och enheten reglerar vid
aktiv cirkulationspump bara de fastställda börvärdena som angetts här. Den aktuella
