16
GB

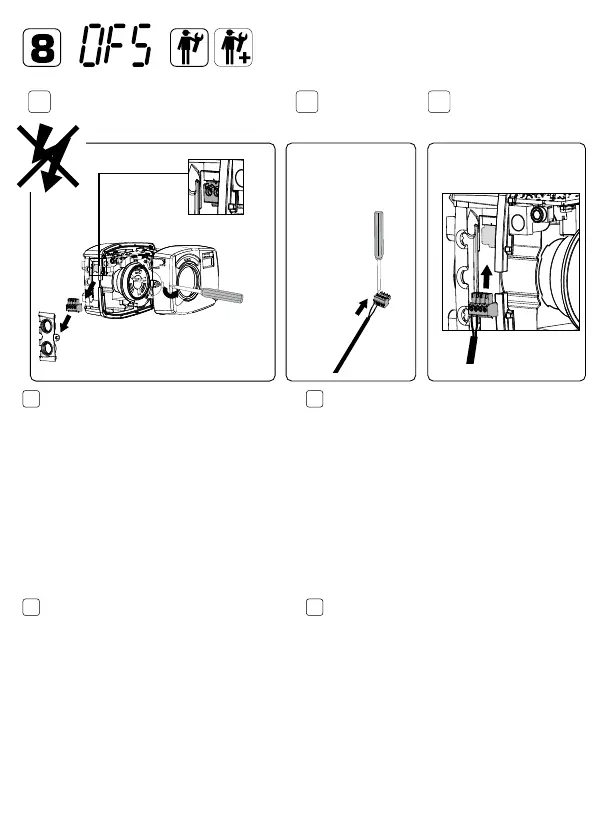

Activate Offset / Parallel adjustment
T2 mode is activated by an external signal.
1. Disconnect power to the controller.
2.Unscrew the cover (A) and connect two conductors to
the green connector (B).
3. Place the connector on the PCB (C) and assembly the
cover back (D).
4. Connect power to the controller (E).
When the two conductors are interconnected the parallel
adjustment is activated and the T2 symbol is shown in
the display. In this mode, a change of the target flow
temperature can only be made in menu (Cur) or menu
(OFS).
The connection shall be without any voltage or current and
with a maximum resistance of 100Ω. (F)
DE
Offset / Parallelverschiebung aktivieren
Der Modus T2 wird durch ein externes Signal aktiviert.
1. Trennen Sie den Regler von der Stromversorgung.
2.Schrauben Sie die Abdeckung ab (A) und schließen Sie die
beiden Leiter an den grünen Steckverbinder an (B).
3. Setzen Sie den Steckverbinder auf der Leiterplatte ein (C)
und bringen Sie die Abdeckung wieder an (D).
4. Trennen Sie den Regler von der Stromversorgung (E).
Wenn die beiden Leiter miteinander verbunden werden, wird
die Parallelverschiebung aktiviert und das T2-Symbol erscheint
in der Anzeige. In diesem Modus kann eine Veränderung
der Sollvorlauftemperatur nur in Menü (Cur) oder (OFS)
vorgenommen werden.
An dieser Verbindung darf weder Spannung noch Strom anliegen
und sie muss einen maximalen Widerstand von 100Ω
aufweisen (F).
PL
Aktywacja Offsetu / Przesunięcia równoległego
Tryb T2 uruchamiany jest przez sygnał zewnętrzny.
1. Odłączyć zasilanie sterownika.
2.Odkręcić obudowę sterownika (A) i podłączyć dwa
przewody do
zielonej kostki (B).
3. Podłączyć kostkę do PCB (C) i zamontować obudowę
sterownika (D).
4. Podłączyć zasilanie do sterownika (E).
Gdy styk T2 jest zwarty Offset jest aktywny. Na wyświetlaczu
sterownika wyświetlany jest symbol T2. Podczas tego trybu
pracy zmiana docelowej temperatury zasilania może być
dokonana tylko w menu (Cur) lub (OFS). Uwaga: Styk T2 jest
beznapięciowy.
Połączenie musi być bez napięcia i/lub prądu, maksymalna
rezystancja 100Ω. (F)
SE
Aktivera Offset / Parallell förflyttning
Driftläge T2 aktiveras av en extern signal.
1. Bryt spänningen till reglerdonet.
2. Skruva loss locket (A) och ansluta två ledare till den
gröna kontakten (B).
3. Placera kontakten på kretskortet (C) och montera
tillbak
a locket (D).
4. Anslut spänning till reglerdonet (E).
N
är de två ledarna kortslutes aktiveras parallell
förflyttningen och T2 symbolen visas på displayen. I detta
läge kan en justering av önskad framledningstemperatur
endast göras i meny (Cur) eller meny (OFS).
Anslutningen skall vara utan spänning eller ström och med
en maximal resistans på 100Ω. (D)
Offset
C
A
B
