Esoteric G-02 - Branchements

22
Branchements
V
Précautions lors des branchements
0 Faites tous les autres branchements avant de raccorder les cordons d'alimentation aux prises secteur.
0 Lisez les modes d'emploi de tous les appareils qui seront connectés et suivez leurs instructions.
0 Pour des branchements autres que ceux d'horloge/word clock, référez-vous aux modes d'emploi des autres appareils.
0 Si vous utilisez ensemble des éléments séparés, comme une platine de transport de CD et un convertisseur N/A, envoyez le signal
d'horloge de la sortie CLOCK OUT de cette unité à chaque élément.

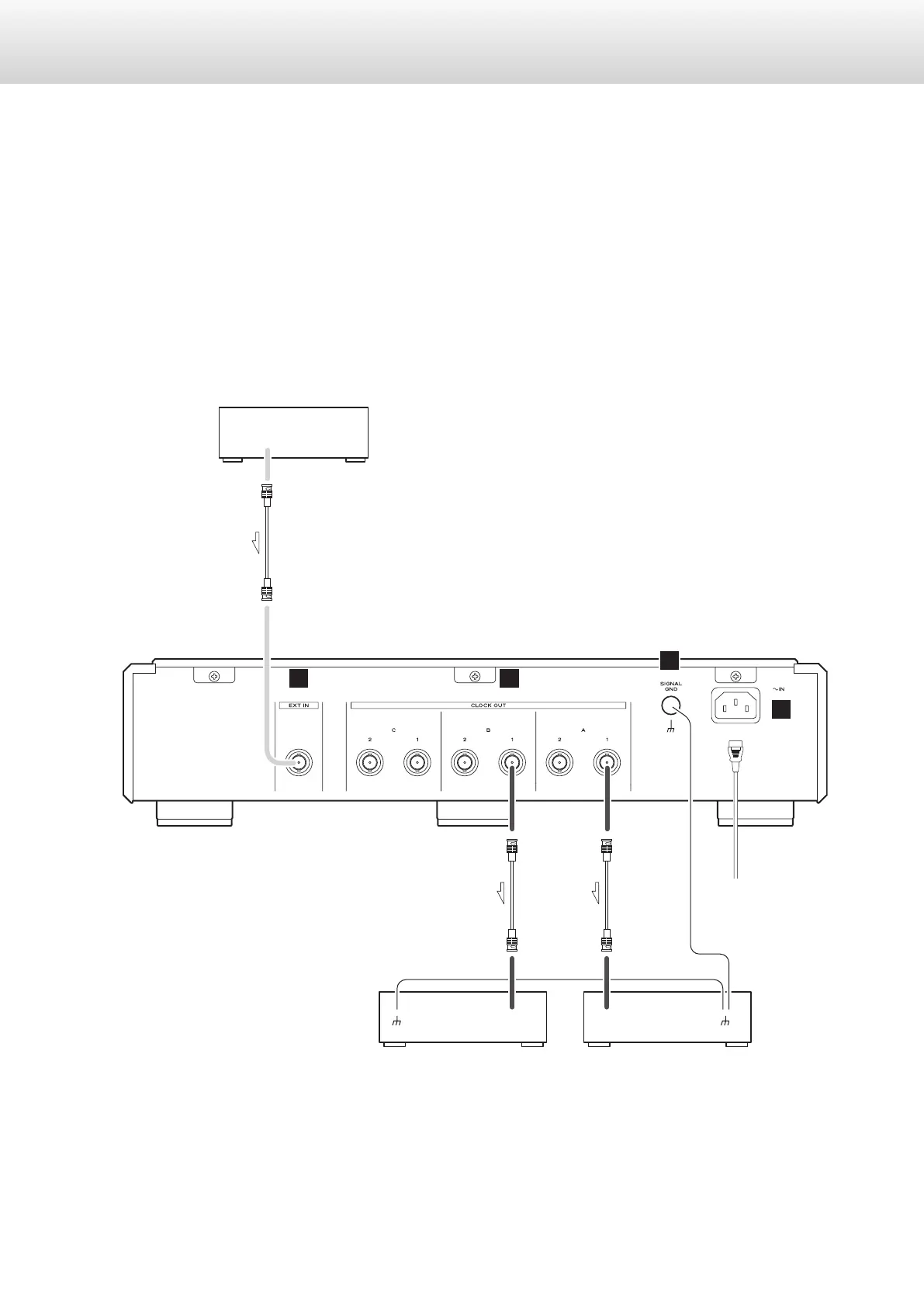

Platine de transport ou lecteur
pour Super Audio CD, etc.
ENTRÉE DE SYNCHRO
Convertisseur N/A, etc.
ENTRÉE DE SYNCHRO
Sortie de fréquence
d’oscillation de référence
(10 MHz)
Générateur de signal de
référence externe, etc.
Câble coaxial BNC
50 Ω
Câble coaxial BNC
75 Ω
Câble coaxial BNC
75 Ω
Conducteur de mise à la masse
A
B
D
C
Prise secteur
