36

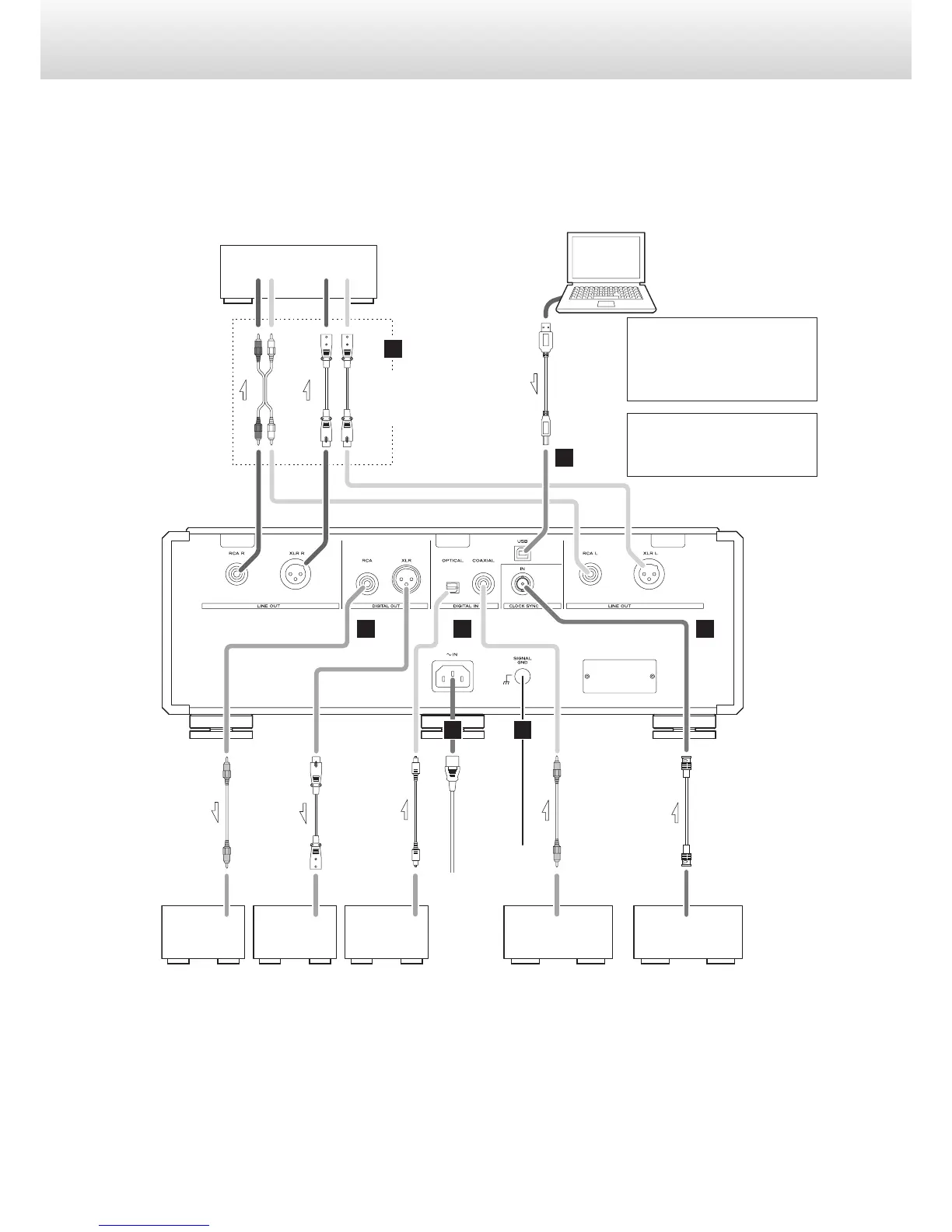

Faire les branchements
V
Précautions lors des branchements
o Faites tous les autres branchements avant de brancher les fiches d'alimentation dans les prises secteur.
o Lisez les modes d'emploi de tous les appareils qui seront connectés et suivez leurs instructions.
A
LLRR
B
C
D
E
F
G
La sortie numérique peut être
mise en ou hors service (page
52).
La polarité des prises XLR peut
être réglée pour avoir comme
point chaud la broche 2 ou 3
(page 52).
Câbles audio RCA
Câbles XLR
Câble USB
Câble numérique coaxial RCA
Câble numérique optique
Cordon d’alimentation
secteur fourni
Câble numérique coaxial RCA
Câble coaxial BNC
Amplificateur stéréo
Ordinateur
Autre appareil numérique
(convertisseur N/A,
amplificateur AV,
enregistreur, etc.)
Équipement
avec sortie
audionumérique
Équipement
avec sortie
audionumérique
Appareil qui produit
un signal d'horloge
(G-01, G-02, etc.)
ENTRÉE
NUMÉRIQUE
(COAXIALE)
ENTRÉE
NUMÉRIQUE
(XLR)
SORTIE NUMÉRIQUE
(COAXIALE)
SORTIE
NUMÉRIQUE
(OPTIQUE)
SORTIE DE
SYNCHRONISATION
D'HORLOGE
Entrée audio
(LINE IN, etc.)
Câble numérique XLR
Faites les branchements
au moyen d'un jeu d'un
seul et même type.
Prise secteur
