A comBIND 500 készülék működési egységei
az oldalak könnyű végiglapozását.
G Spirálozó mechanizmus – a spirálozó kar G
működtetésével nyitja és zárja a műanyag spirált .
H Skála – azt mutatja, milyen méretű spirál szüksé-
ges az összefűzendő papírköteghez.
I Spirálozó kar – a spirálozó mechanizmust I
működteti, amelyik a spirált nyitja, illetve zárja.
J Papírhulladék-tartó – rendszeresen ürítse ki ezt
a tartót, hogy megelőzze a perforáló/lyukasztó
mechanizmus sérülését.
A Fedél/papírtámasz – a nyitott fedél papírtámasz-
ként szolgál, hogy egyszerűbbé tegye a perforá-
lást/lyukasztást.
B Állítható papírütköző – az alkalmazott papírfor-
mátumhoz állítsa be: A4, US-levél, vagy A5.
C Lyukasztóakna (elől) – azokat a lapokat fogadja
be, amelyeket közönséges kettős lyukasztással
kíván ellátni.
D Perforáló akna (hátul) – azokat a lapokat fo-
gadja be, amelyeket 21 lyukkal kíván perforálni
műanyag spirálozás céljából.
E Lyukasztókar – a kart mindig két kézzel, a fo-
gantyú közepén fogja meg.
F Perforálási mélység állítócsúszka – az alkal-
mazott spirál méretéhez állítsa be. A helyesen
megválasztott perforálási mélység lehetővé teszi
A készülék kicsomagolása és felállítása

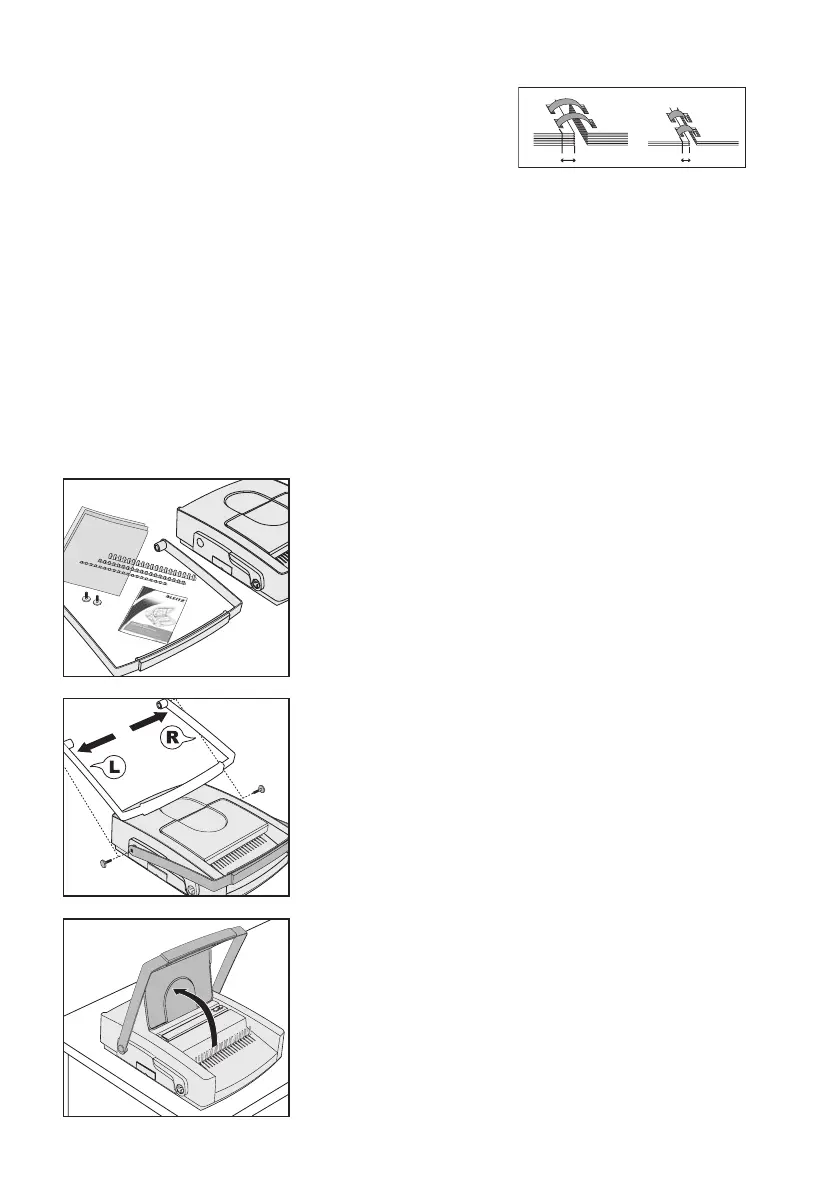

1. A szállítmány tartalma
• Óvatosan csomagolja ki a készüléket és ellenőrizze, nem keletkeztek-
e szállítási károk.
• A kartondoboz az alábbiakat tartalmazza:
– comBIND 500 spirálozó készülék,
– perforáló/lyukasztókar két csavarral,
– indulókészlet különböző spirálokkal és borítókkal,
– ez a használati utasítás.
• Legalább a garanciális időszak végéig őrizze meg a csomagolóanya-
got.
2. A perforáló/lyukasztókar felhelyezése
Úgy szerelje fel a perforáló/lyukasztókart, hogy az L jelzés a készülék bal oldalán,
az R jelzés pedig a jobb oldalán legyen.
• Óvatosan hajtsa szét egy kicsit a perforáló/lyukasztókar két szárát,
majd helyezze fel a tengelyre.
• A két csavarral rögzítse a perforáló/lyukasztókart.
3. A készülék felállítása
• Stabil, sík alátétre (pld. asztalra) állítsa a készüléket.
• Hajtsa fel a fedelet (a papírtámaszt) A.
A gyártás során beolajoztuk a perforáló/lyukasztókéseket, hogy megvédjük a
korróziótól.
• Régi papír felhasználásával többször is végezzen perforálást és lyu-
kasztást, hogy megtisztítsa a perforáló, illetve lyukasztókéseket..
A készülék most már használatra kész.
1
2
3
HH H
