comBIND 500:in osat
mukaan. Kun lävistyssyvyys on valittu oikein,
voidaan sivuja kääntää helposti.
G Sidontamekanismi – Avaa ja sulkee
muovisidontaselän painettaessa sidontavipua I.
H Asteikko – Osoittaa minkä sidontaselkäkoon
sidottava paperimäärä vaatii.
I Sidontavipu – Aktivoi sidontamekanismin G,
joka avaa ja sulkee sidontaselän.
J Lävistysjätesäiliö – Tämä säiliö on
tyhjennettävä säännöllisesti, jotta vältetään
lävistysmekanismin vaurioita.
A Kansi/paperituki – Avattu kansi toimii paperin
tukena lävistämisen/rei’ityksen helpottamiseksi.
B Säädettävä paperinrajoitin – Säädetään
käytettävän arkkikoon mukaan. A4, US-kirje tai
A5.
C Rei’ityskuilu (edessä) – Tähän tulevat ne
arkit, joihin haluat tehdä tavallisen 2-reikäisen
rei’ityksen.
D Lävistyskuilu (takana) – Tähän tulevat ne arkit,
jotka haluat lävistää 21 reiällä muovisidontaa
varten.
E Lävistysvipu – Vipuun tartutaan aina molemmin
käsin kourun keskiosasta.
F Lävistyssyvyyden työntökatkaisin –
Säädetään käytettävän sidontaselän koon

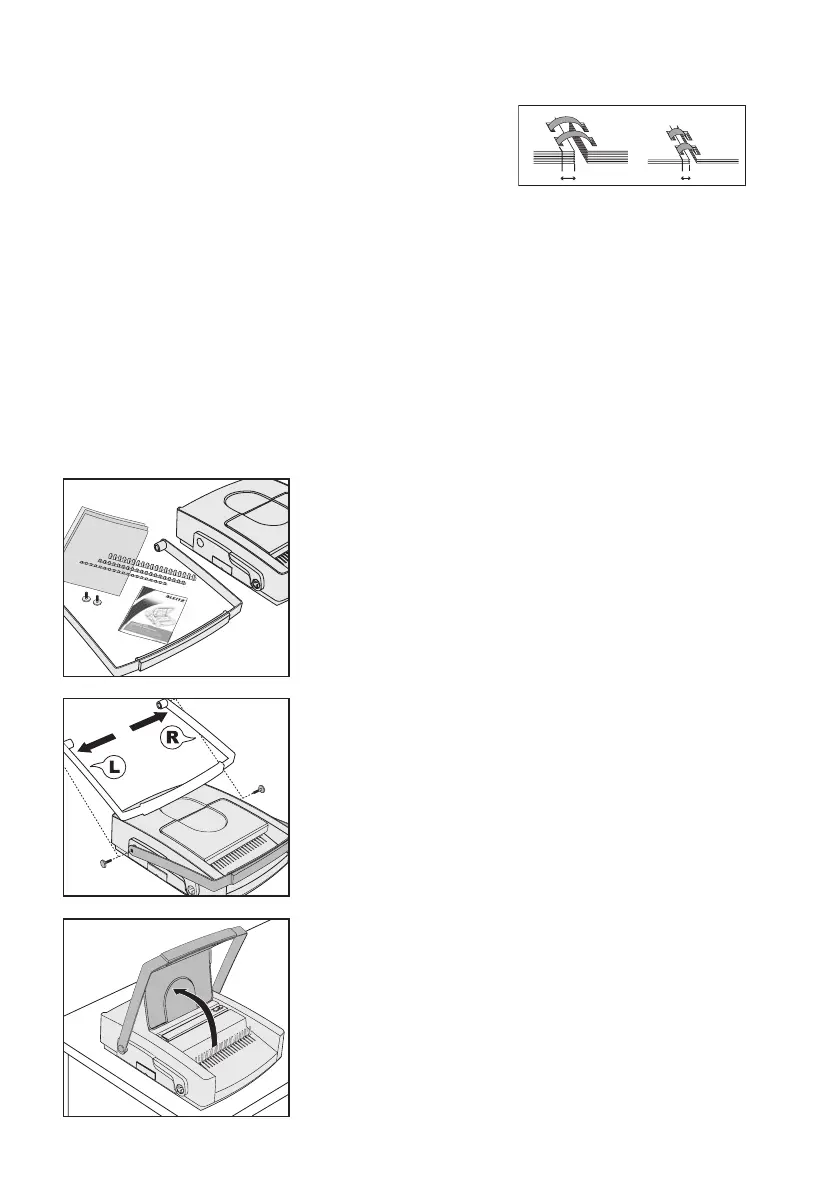

Laitteen purkaminen paketista ja käyttöönotto
1. Toimituksen sisältö
• Laite puretaan varovasti pakkauksesta ja tarkastetaan mahdollisten
kuljetusvaurioiden varalta.
• Laatikon sisällön on oltava seuraavanlainen:
– comBIND 500,
– lävistysvipu kahdella ruuvilla,
– aloitustarvikkeet, joihin kuuluu erilaisia sidontaselkiä ja kansilehtiä,
– nämä käyttöohjeet.
• Pakkausmateriaali on säilytettävä vähintään takuuajan loppuun
saakka.
2. Lävistysvivun asentaminen
Lävistysvipu on asennettava siten, että merkintä L on laitteen vasemmalla puolella
ja merkintä R oikealla puolella.
• Lävistysvipua taivutetaan varovasti hieman auki ja pistetään akselille.
• Lävistysvipu varmistetaan molemmilla ruuveilla.
3. Laitteen pystytys
• Laite asetetaan tukevalle ja tasaiselle alustalle (esim. pöydälle).
• Kansi (paperituki) A avataan.
Lävistysterät on öljytty valmistusvaiheessa niiden suojaamiseksi korroosiolta.
• Suorita lävistystoiminto useampaan kertaan vanhalla paperilla
lävistysterien puhdistamiseksi.
Laite on nyt käyttövalmis.
1
2
3
 
