Elementi di funzione del Vostro apparecchio comBIND 500
regolazione corretta della profondità di
perforazione risulterà facile girare le pagine.
G Meccanismo di rilegatura – Apre e chiude il
dorso in plastica per la rilegatura attivando la leva
di rilegatura I.
H Scala – Mostra quali dimensioni del dorso per la
rilegatura sono necessarie per la quantità di carta
da rilegare.
I Leva di rilegatura – Attiva il meccanismo di
rilegatura G, esso apre e chiude il dorso per la
rilegatura.
J Contenitore per gli scarti derivanti dalla
perforazione – Svuotare regolarmente tale
contenitore per evitare danni al meccanismo di
perforazione.
A Coperchio/supporto per la carta – Il coperchio
aperto ha la funzione di fare da supporto
per la carta, per semplicare l’operazione di
perforazione/foratura.
B Battuta della carta regolabile – Da adattarsi
al formato di carta impiegato: A4, lettera USA
oppure A5.
C Vano per la foratura (davanti) – Accetta i fogli
sui quali si desidera effettuare una normale
foratura doppia.
D Vano per la perforazione (dietro) – Accetta
i fogli sui quali si desidera effettuare 21
perforazioni per una rilegatura in plastica.
E Leva di perforazione – Sostenere sempre
la leva ponendo entrambe le mani sulla parte
centrale del manico.
F Pulsante di scorrimento per la profondità di
perforazione – Da adattarsi alle dimensioni del
dorso impiegato per la rilegatura. In caso di

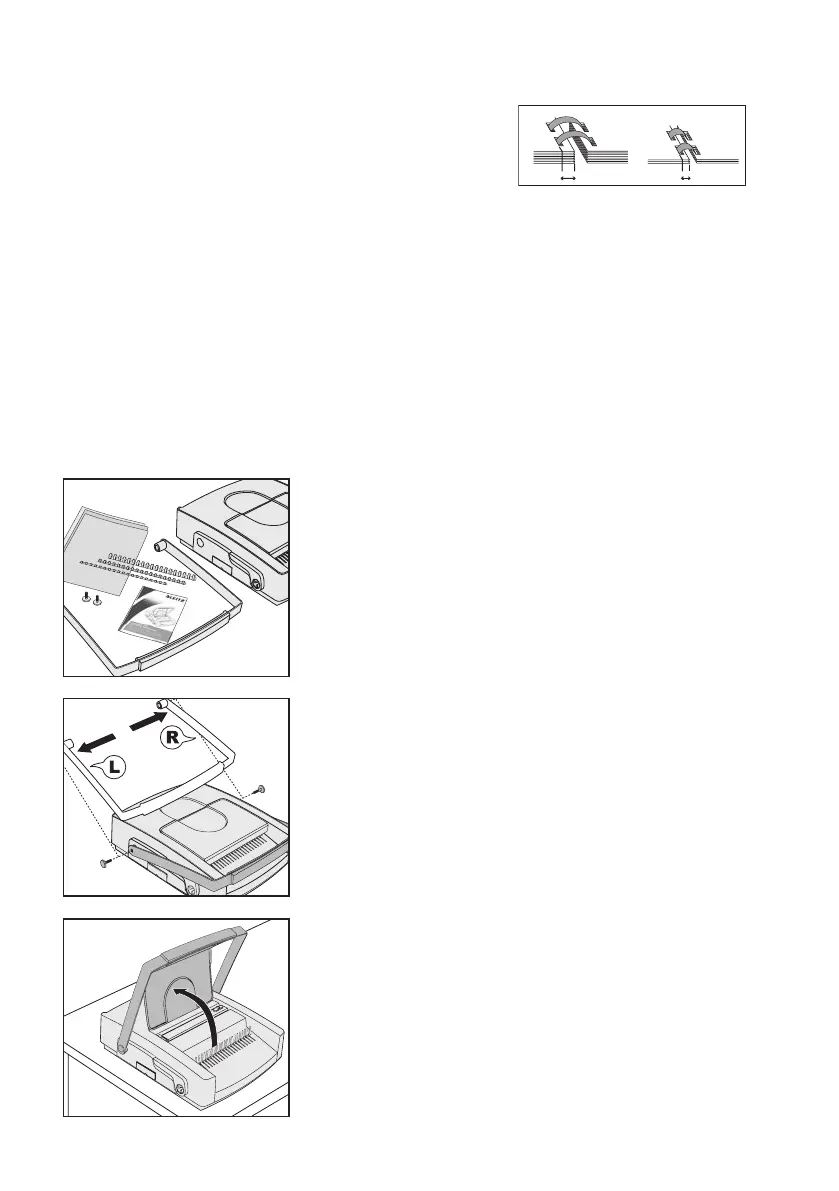

Togliere l’apparecchio dall’imballaggio e
montarlo
1. Contenuto
• Estrarre l’apparecchio dalla scatola d’imballaggio facendo attenzione,
e vericare che durante il trasporto non abbiano avuto luogo danni.
• L’imballaggio dovrebbe contenere gli elementi seguenti:
– comBIND 500,
– la leva di perforazione assieme a due viti,
– un set di partenza con dorsi per la rilegatura e copertine,
– le istruzioni per l’uso.
• Conservare il materiale d’imballaggio almeno no al termine del
periodo di garanzia.
2. Applicare la leva di perforazione
La leva di perforazione dev’essere montata in modo tale che il punto marcato con
la lettera L si trovi sul lato sinistro e il punto marcato con la lettera R si trovi sul
lato destro dell’apparecchio.
• Piegare leggermente aprendo la leva di perforazione e porla sull’asse.
• Fissare la leva di perforazione con le due viti.
3. Montare l’apparecchio
• Appoggiare l’apparecchio su una base stabile e piatta (ad es. tavolo).
• Sollevare il coperchio A (il supporto della carta).
Le lame di perforazione sono state lubricate durante la produzione al ne di
proteggerle dalla corrosione.
• Si consiglia di effettuare più volte la perforazione e la foratura usando
carta vecchia al ne di pulire le lame di perforazione.
L’apparecchio è ora pronto per l’utilizzo.
1
2
3
II I
