• Un raccordement incorrect peut détériorer certains éléments
de l’appareil. Ces dommages ne sont pas couverts par la
garantie.
• Avant de procéder au raccordement, assurez-vous d’abord
que la tension indiquée sur la plaque signalétique correspond
à la tension du secteur chez l’utilisateur. Un électricien
devra vérifi er cette tension (230 V avec Neutre) à l’aide de
l’instrument de mesure approprié.
• Le câble d’alimentation à l’arrière de l’appareil devra être
positionné de façon à ne pas toucher le panneau arrière de la
table de cuisson, car ce dernier chauffe beaucoup durant le
fonctionnement.

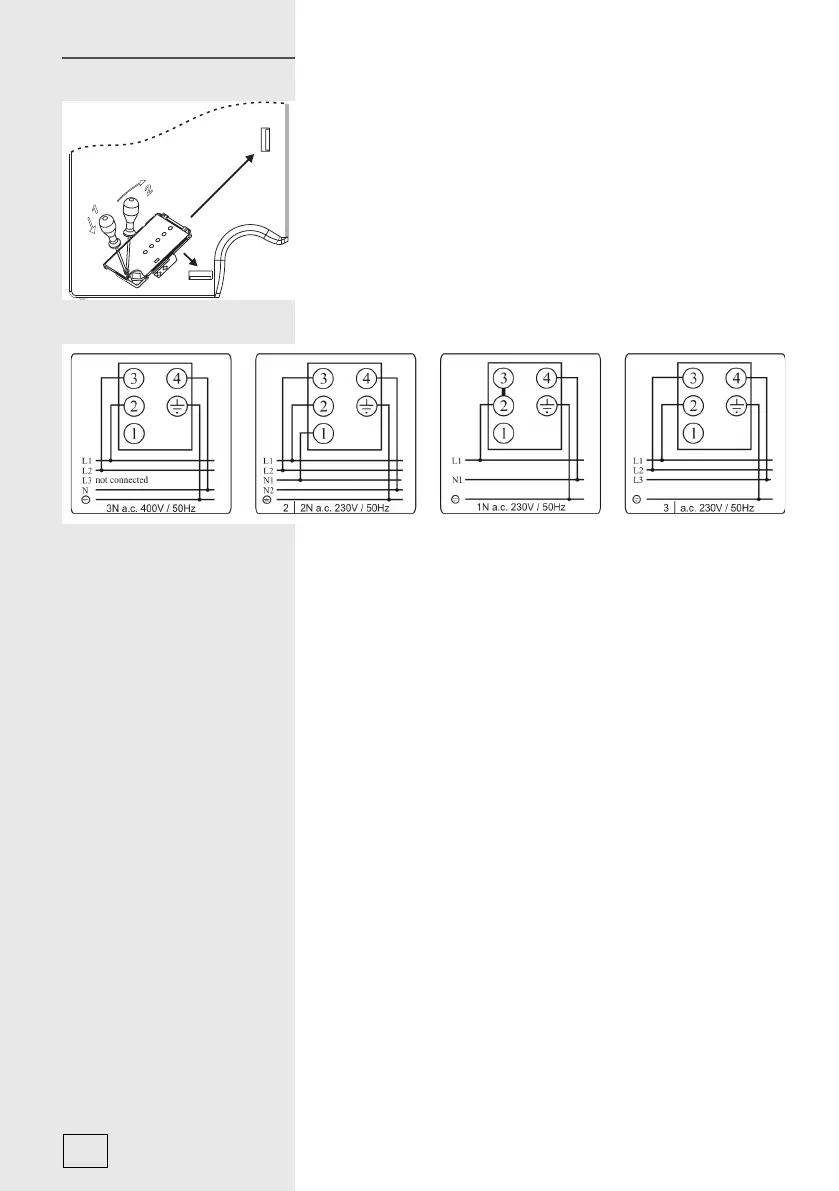

Schéma des connexionsSchéma des connexions
NB :
Les cavaliers (shunts) ont déjà été installés à leurs places
respectives dans le boîtier de raccordement. Les vis de
connexion sont déjà desserrées, aussi n’est-il pas nécessaire
de les dévisser au préalable. Pendant que vous les serrez, vous
allez entendre à un moment un petit « clic » signifi ant que vous
avez serré convenablement la vis de connexion.
Pour le raccordement on peut utiliser :
- des câbles à gaine en caoutchouc de type H05 RR-F 4x1,5
avec conducteur de terre jaune/vert ;
- des câbles à gaine en PVC de type H05 VV-F 4x1,5 avec
conducteur de terre jaune/vert, ou d’autres câbles équivalents
ou supérieurs.
