• Das Einbau-Kochfeld kann in Arbeitsplatten der Dicken 30 bis
50 mm eingebaut werden.
• Das unter dem Kochfeld liegende Küchenelement darf keine
Schublade besitzen. Wenn das Küchenelement über eine
waagrechte Trennwand verfügt, muss diese mindestens 60
mm von der unteren Fläche der Arbeitsplatte entfernt sein. Der
Raum zwischen der Trennwand und dem Kochfeld muss leer
sein, es dürfen dort keine Gegenstände abgelegt werden.
• Auf der Rückseite des Küchenelements muss über die
ganze Breite des Küchenelements ein Ausschnitt mit einer
Mindesthöhe von 175 mm vorhanden sein.
Einbau nach Schritten
• Die Arbeitsplatte muss vollkommen waagrecht montiert
werden.
• Die Schnittfl ächen der Küchenplatte müssen fachgerecht
abgesichert werden.
• Legen Sie das Kochfeld in die ausgeschnittene Öffnung und
drücken Sie es von oben kräftig auf die Arbeitsplatte.
• Schrauben Sie die beigelegten Befestigungselemente [1]
(4x - SVK6…600 mm; 6x - SVK7…750 mm;) mit den
beigelegten Schrauben [2] (4x - SVK6…600 mm; 6x -
1 - Befestigungselement
2 - Schraube
3 - Bohrung
A - Dünne Arbeitsplatten
B - Dicke Arbeitsplatten
52

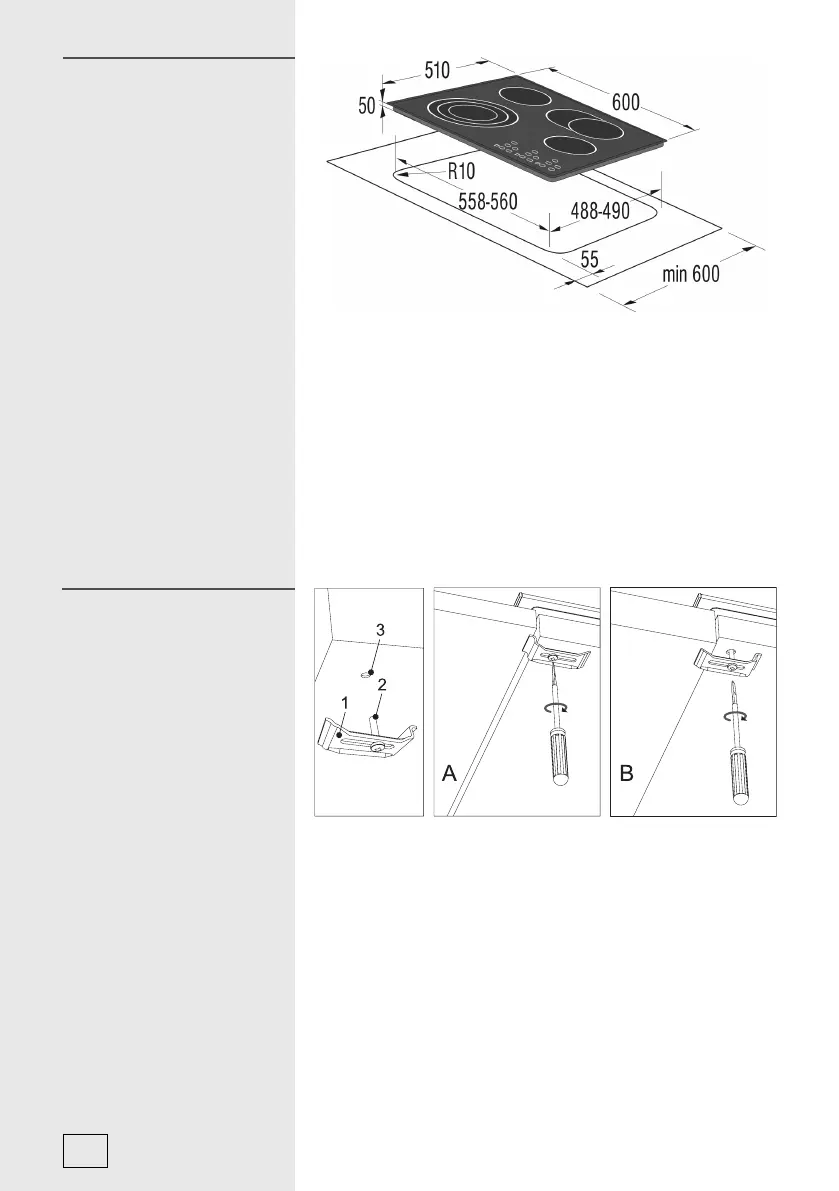

Ausschnittmaße für den
