ELEKTRO ANSCHLUSS
2 Phasenanschluß
2 Phasen + 2 Nulleiter 2 2N a.c. 230 V
Ihre Hausanlage muß mit einer Sicherung von
mindestens 16 A ausgestattet sein.
– Nullanschluß N1 (blau)
– Nullanschluß N2 (braun)
– Phasenanschluß L1 (schwarz neben blau)
– Phasenanschluß L2 (schwarz neben braun)
2 Phasenanschluß
2 Phasen + 1 Nulleiter 2N a.c. 400 V
Ihre Hausanlage muß mit einer Sicherung von
mindestens 16 A ausgestattet sein.
Achtung: 3. Phase nicht benutzen!
– Nullanschluß N (blau und braun)
– Phasenanschluß L1 (schwarz)
– Phasenanschluß L2 (schwarz)
Folgende abweichende Anschlüsse sind auch
möglich:
1 Phasenanschluß
1 Phase + 1 Nulleiter 1N a.c. 230 V
Ihre Hausanlage muß mit einer Sicherung von
mindestens 32 A ausgestattet sein.
– Nullanschluß N (braun und blau)
– Phasenanschluß L (schwarz und schwarz)
3 Phasenanschluß
3 Phasen ohne Nulleiter 3 a.c. 230 V
Ihre Hausanlage muß mit einer Sicherung von
mindestens 16 A ausgestattet sein.
– Phasenanschluß L1 (schwarz)
– Phasenanschluß L2 (schwarz)
– Phasenanschluß L3 (blau und braun)
ELEKTRO ANSCHLUSS
Elektro Anschluß

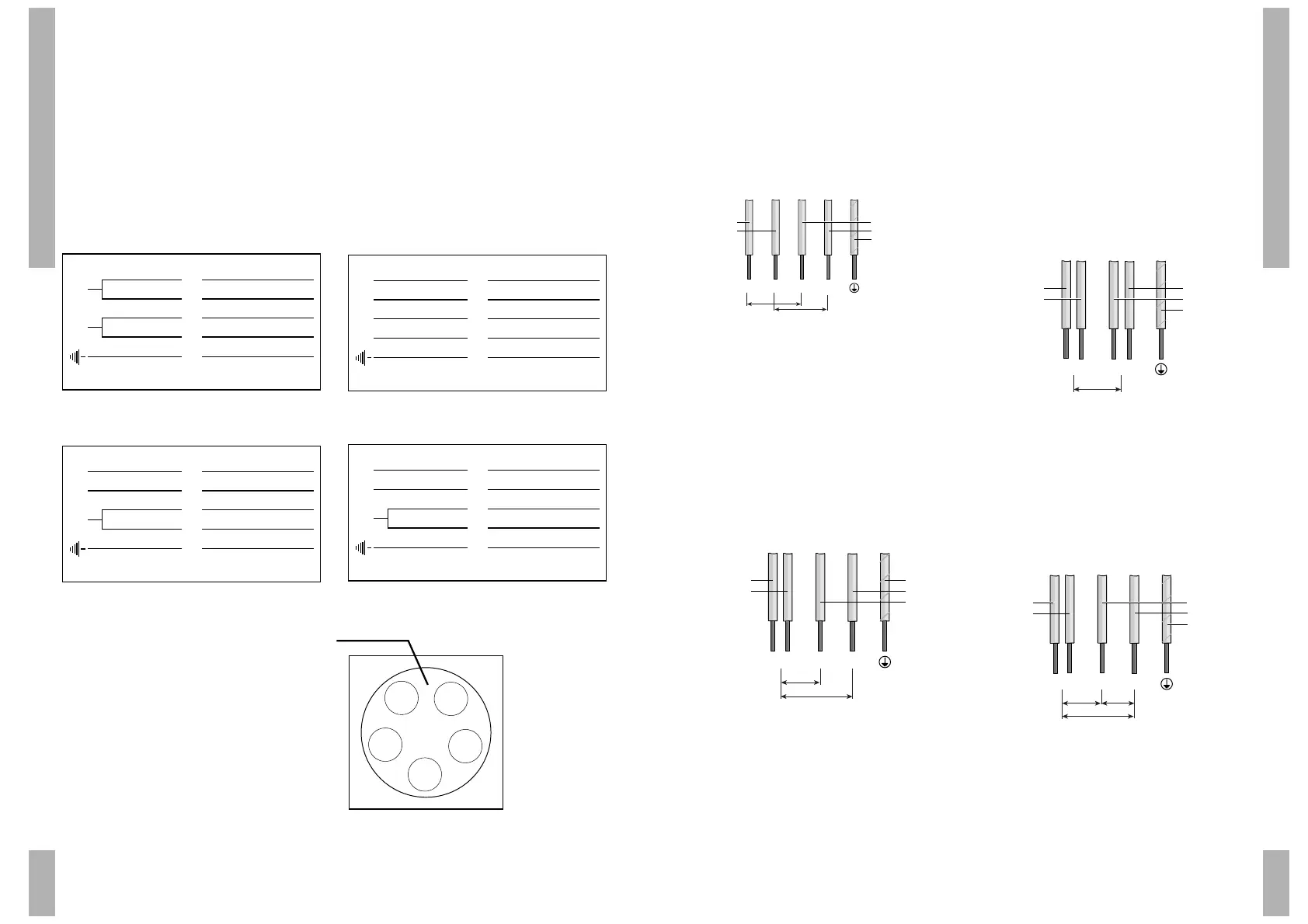

Siehe für den Anschlussplan untenstehende
Abbildung, die auch an der Unterseite des
Gerätes zu finden ist.
Wenn das Anschlusskabel mit einem Stecker
versehen wird, muss dieser nach Einbau des
Gerätes erreichbar sein.
Wenn Sie einen festen Anschluß anbringen
möchten, sorgen Sie bitte dafür, daß in der
Zuführungsleitung ein omnipolarer Schalter
mit einem Kontaktabstand von mindestens
3 mm angebracht wird.
